杭州士蘭微電子公司憑借自身的技術優勢和市場地位，在業界不斷地推陳出新，已經量產了第三代高PF非隔離LED照明驅動芯片SDH697XS系列。新一代的系列芯片廣泛的吸引了業界的關注，與同行競品相比，有整體競爭優勢，與上一代產品SD692X系列產品相比，該系列產品使用了高壓供電技術，外圍非常簡單，而且與SD692X產品的PIN腳對應，可以直接替換，極大的簡化了設計成本，可廣泛適用于球泡燈和T5/T8 LED燈具等各式LED照明應用場合。

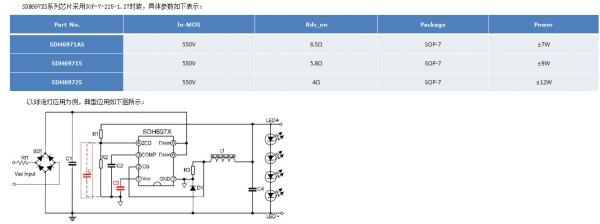

SDH697XS系列是專用于非隔離LED驅動的控制芯片，外圍使用了浮地Buck架構, 內置高壓功率MOSFET和高壓耗管。在該架構下，芯片采樣電感電流可以進入內部，利用內部誤差放大器形成閉環反饋網絡，從而實現高恒流精度和高輸入/輸出調整率，該項技術是基于士蘭微自有的恒流精度控制專利。
該系列芯片具有臨界導通模式，這樣可以減小開關損耗，提高系統轉換效率。芯片采用檢測電感電流過零來開通內置功率MOSFET。電感電流過零點可通過ZCD電壓來判斷。ZCD電壓通過電阻分壓檢測。當電感電流過零時，ZCD管腳電壓會下降，芯片檢測其下降沿，實現過零開通內置功率MOSFET。
SDH697XS內置了VCC穩壓管和高壓供電控制模塊，在一定VCC范圍內對VCC電容進行供電，外圍供電及高壓啟動線路可以省去，節約成本和面積。啟動時，AC輸入電壓從DRAIN端通過內置高壓耗管，對VCC端外置電容C3進行充電，充電電流為8mA，使得VCC電壓上升，當升至啟動電壓16.8V時，系統開啟；VCC電壓繼續上升，當升至20V時，高壓耗管關閉，DRAIN端對VCC端停止充電；如果VCC電壓降至19.8V，則將高壓耗管重新打開，又由DRAIN端對VCC端進行充電，使得VCC電壓上升，升至20V后再次關閉。
此外，芯片具有超低的啟動電流和工作電流，可在全電壓輸入范圍內高效驅動高亮度LED。內部還集成了各種保護功能，包括輸出開路保護，輸出短路保護，逐周期過流保護，過溫保護等。
在上述應用中，與競品相比的優勢具有以下幾點：
1、相同外圍參數，PF/THD表現更加優秀；
2、ZCD下分壓電阻R2無須并聯貼片小電容C；
3、VCC電容C3只須用1uF陶瓷電容；
以上優勢帶來的效果非常明顯，方案的BOM成本相比較會降低將近4--5分錢，與競品相比有整體優勢！這將會給客戶帶來更大的競爭優勢。 |
