概要
CS4230E是一款采用 CMOS工藝 ,電窯式升壓型 GF類單 聲道音頻功放,可以為4Ω的負載O供最高4.8W的連續功 率；CS4230E芯片內部固定的28倍增益，有效的減少了 外圍元器件的數量;功放集成了D類和AB類兩種工作模式 即可保證D類模式下強勁的功率輸出,又可兼顧系統在有 FM的情況下,消除功放對系統的干擾；CS4230E具有獨 特的防破音(NCN)功 能,可根據輸出信號的大小自動調整 功放的增益，實現更 舒適的昕覺感受,其4種防破音模式 的選擇為不同的工程要求O供了最大的挑選余地 ;另 外,CS4230E還具備電源自適應能力,當電源電壓低的時 候,功放會自動降低增益,從而減少功放的輸出功率.
CS4230E的外圍只有低成本的阻窯器件,在以徨電池供電 的移動式音頻設備中,CS4230E是理想的音頻子系統的功 放解決方案.CS4230E的全差分架構和極高的PSRR有效地提 高了CS4230E對RF噪聲的能力 。另外 CS4230E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS4230E供了ESOP16的封裝類型,真額定的工作溫度范圍為-40℃至85℃。
特征
集成Charge Pump升壓模塊,集成AB類D類兩種工作模式
GF類音頻功放
先進的電源自適應功能,
輸出功率
Po at 10% THD+N, VBAT = 4.2V
RL = 4 Ω+33μH 4.8W(NCN OFF@D MODE)
Po at 1% THD+N, VBAT = 4.2V
RL = 4 Ω+33μH 4.0W(NCN OFF@D MODE)
輸入電壓范圍:2.7~5.5V
關斷電流: <1μA
待機電流: 3mA
D類調E頻率: 300KHz
4種防破音模式可選
AERC專利M術,O供優異的全帶寬EMIDE能力
優異的"嚼莫-咔暗"(pop-noise)雜音DE能力
高的電源DE比(PSRR)：在217Hz下為-80dB
過溫保護
過壓保護
封裝ESOP16L
應用
藍牙音箱 便攜式音頻設備
管腳定義及說明

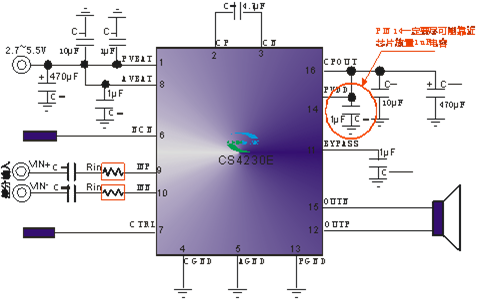

典型應用電路圖

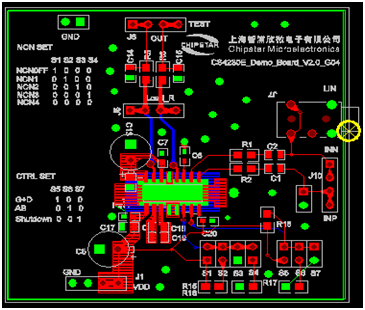

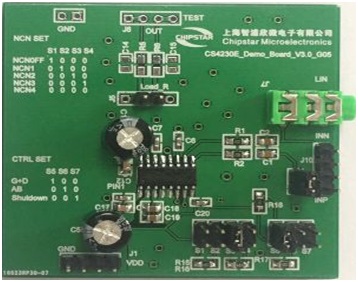

DEMO實例
