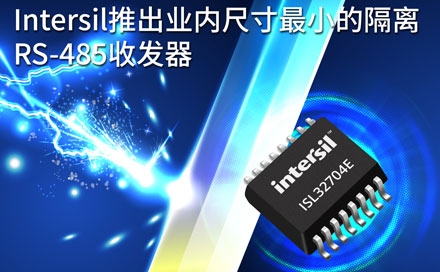

Intersil推出業內最小的隔離RS-485差分總線收發器--- ISL32704E，用于為工業物聯網（IIoT）提供4Mbps雙向數據傳輸功能。高速ISL32704E提供業內領先的抗電磁干擾（EMI）和共模瞬態抗擾度（CMTI），采用小巧的4mm x 5mm QSOP封裝，尺寸比競爭器件小70%。另外，它還提供600VRMS工作電壓，比最接近的競品高約50%。
ISL32704E RS-485收發器利用巨磁阻（GMR）技術來提供電流隔離，使通信總線不受工廠和建筑自動化環境中產生的共模噪聲的干擾。ISL32704E非常適用于IIoT網絡中用于將可編程邏輯控制器（PLC）連接至儀表、機器人、電機驅動裝置、數據采集和數字I/O模塊的設備-總線接口。Intersil的ISL32704E GMR隔離相對于其他隔離技術的優勢是更低的輻射發射和低EMI磁化率。此外，其GMR隔離也無需復雜的編碼方案，這是使用RF載波或脈寬調制（PWM）來越過障礙物傳輸DC和低頻信號的電容性和基于變壓器的隔離器做不到的。
另外，ISL32704E的功耗也比競品小80%，這是因為它不使用高耗電的電能傳輸線圈或變壓器。ISL32704E的20mA電源電流使其能夠在很小的QSOP封裝中以最大速度工作時也不會出現過熱現象。在非隔離式的控制側，ISL32704E支持直接連接至3V微控制器，而隔離式總線側連接至電壓更高的5V電源，實現高強度的總線信號傳輸100米及更長的距離。ISL32704E完全符合EN50081和EN50082-2電磁兼容性（EMC）標準，以及針對ITE 61000的線路電壓標準。
Intersil精密產品高級副總裁Philip Chesley表示：“我們的新型ISL32704E隔離RS-485收發器幾乎不產生輻射EMI，解決了客戶在工業設計中遇到的最大問題之一。除了無需任何屏蔽措施之外，該收發器還可簡化PCB布局、縮小占板空間、并增強數據傳輸可靠性和完整性。”
ISL32704E的主要特性和規格
· 4Mbps數據速率實現高速數據傳輸
· 2.5kVRMS隔離電壓（按照UL 1577 標準）和600VRMS工作電壓（按照VDE 0884標準）
· 支持3V - 5V電源
· 單一負載（single unit load）允許總線上的器件可達32個
· 50kV/µs（典型值）、30kV/µs（最小值）共模瞬變抗擾度可在有噪聲的環境中提供可靠的數據傳輸
· 提供44,000年隔離壽命
· 15kV ESD總線引腳保護
· 低EMC占位空間
· 熱關斷保護功能可防止總線爭用期間的損壞，或線路短路時造成總線電流過大而引起的損壞
· 工作溫度范圍：-40°C至+85°C
· 滿足或超出ANSI RS-485標準的要求
· 正在進行VDE V0884-11認證
供貨
ISL32704E隔離RS-485收發器現已供貨，產品采用4mm x 5mm 16引線QSOP封裝。ISL32704EVAL1Z評估板也已供貨。 |
