凌力爾特公司 (Linear Technology Corporation) 推出包含兩個大電流輸出緩沖器的精準電壓基準 LT6658。基于一個 2.5V 帶隙電壓基準，每路輸出可單獨地配置為 2.5V 至 6V 之間的任何電壓。兩路輸出都提供 0.05% 的初始準確度、10ppm/°C 溫度漂移和僅為 1.5ppm 的低頻噪聲。這些輸出可分別驅動高達 50mA 和 150mA，以及吸收高達 20mA。在負載電流高達 150mA 時，典型負載調整率僅為 0.1ppm/mA。在并聯時，緩沖器輸出可結合以提供甚至更大的電流。

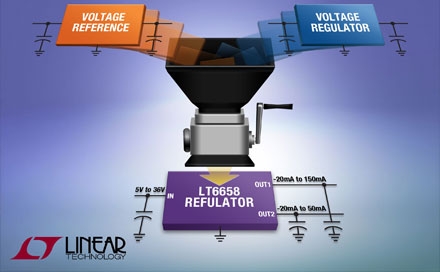

LT6658 非常適合用一個輸出驅動高分辨率 ADC 或 DAC 的基準輸入，同時用另一個輸出給其他器件供電。兩路輸出隨溫度和負載變化相互跟蹤，從而可以應對需要比例式電源軌的應用。這些輸出有出色的電源抑制性能，在規定的整個運行范圍內用高達 50μF 的電容可穩定。憑借這樣的輸出能力，LT6658 可以同時用作基準和穩壓器。或者，LT6658 還可以用來產生一個基準加一個虛地，或用作兩個匹配的跟蹤基準。
凌力爾特公司設計經理 Brendan Whelan 表示：“客戶對具穩壓器類驅動能力之精準電壓基準的需求越來越大，啟發了我們開發這些超級緩沖基準。結果就得出了開創性的 LT6658 Refulator。”
LT6658 的 2.5V 版本已上市。1.2V、1.8V、3V、3.3V 和 5V 版本將于 2017 年上半年推出。千片批購價為每片 2.35 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT6658。
性能概要： LT6658
· 出色的準確度和漂移：
o A 級 (0.05% 初始準確度，10ppm/°C 漂移)
o B 級 (0.1% 初始準確度，20ppm/°C 漂移)
· 雙輸出跟蹤基準
· 每路輸出可配置：2.5V 至 6V
o 輸出 1：提供 150mA / 吸收 20mA
o 輸出 2：提供 50mA / 吸收20mA
· 低噪聲：1.5ppmP-P (0.1Hz 至 10Hz)
· 寬工作電壓范圍至 36V
· 負載調整率：0.1ppm/mA
· AC PSRR：在10kHz 時為 96dB
· 在輸出上采用開爾文 (Kelvin) 連接
· 過熱停機
· 每個輸出有單獨的電源引腳
· 2.5V 電壓版本現已供貨
o 不久將推出：1.2V、1.8V、3V、3.3V 和 5V 版本
· 采用裸露焊盤的 MSE16 封裝
|
