Linear 推出四輸出降壓型 µModule® (微型模塊) 穩壓器 LTM4643，該器件可配置為單輸出 (12A)、雙輸出 (6A 和 6A 或 9A 和 3A) 或四輸出 (每輸出 3A) 穩壓器，采用 9mm x 15mm x 1.82mm 超薄型 LGA 封裝。這樣的靈活性使系統設計師能夠依靠一個簡單和緊湊的µModule 穩壓器，以在 FPGA、GPU、ASIC 和基于微處理器的應用中滿足多種電壓和負載電流需求。高度為 1.82mm 的超薄封裝使 LTM4643 能夠安裝在 PCB 的背面，為存儲器和連接器等組件騰出了正面空間。LTM4643 適合高度受限制的系統，例如：PCIe 應用中的背面 PCB 裝配，以及穩壓器必須可安放在一個常用散熱器或冷板下方的場合，以冷卻諸如嵌入式計算、數據存儲器、醫療成像和工業系統等應用中的高功率 FPGA、GPU、ASIC 和處理器。
調節 4 個可獨立調整的輸出 (介于 0.6V 至 3.3V 之間) 只需 8 個外部陶瓷電容器 (1206 或更小的外殼尺寸) 和 4 個反饋電阻器 (0603 外殼尺寸)。單獨的輸入引腳使得能夠采用不同的電源軌或一個公共的電源軌 (4V 至 20V) 來為 4 個通道供電。
4 個通道異相 90° 切換以最大限度地減小 1.2MHz 默認開關頻率下的輸入紋波，或同步至一個頻率介于 850kHz 和 1.5MHz 之間的外部時鐘。通過增設一個高于 4V 的外部偏置電源，LTM4643 能夠采用一個低至 2.375V 的輸入電源電壓執行調節。穩壓器中內置了輸出過壓、過流和過熱故障保護功能。
LTM4643 規定在 –40°C 至 125°C 內部溫度范圍內運行。該 µModule 穩壓器有現貨供應，千片批購價為每片 19.90 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTM4643。

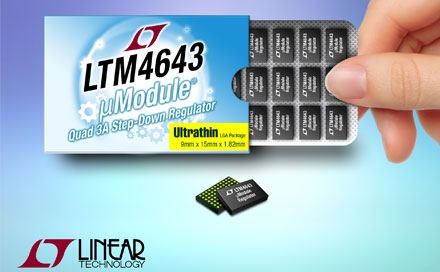

照片說明：四輸出 3A µModule 穩壓器
性能概要： LTM4643
· 可配置輸出陣列
· 4V 至 20V 輸入 (采用外部偏置時為 2.375V 至 20V)
· 0.6V 至 3.3V 輸出電壓
· ±1.5% 總輸出電壓調節準確度
· 9mm x 15mm x 1.82mm LGA 封裝
