深圳市永阜康科技有限公司推出基于ANT2801的5V對雙節鋰電池串聯7.4V智能充電解決方案。5V輸入端可自動適應任何規格充電器，對電池充電輸出端最大可提供1.2A的恒定充電電流。

ANT2801優勢和特點：

接地氣，慧民生，最大方便程度解決雙鋰電串聯7.4V供電產品的充電問題，隨手一根USB充電線即可充電，并且可降低相對傳統配9V充電器充電方案的整體成本。
內置穩定可靠MCU控制系統以及高度精密ADC轉換模塊，時刻監控跟蹤5V輸入的電壓以及電流，及時調整充電電流，達到自適應以及高能效充電性能。
輸入欠壓鎖定值，內置升壓模塊限流值，輸出最大充電電流都可通過外圍調整，根據應用場合，應用方案要求不一樣可非常靈活設置。
充電模塊遵循涓流，恒流，恒壓充電模式，最大程度延長電池使用壽命，可靠穩定。
充電指示功能，完整的充電系統。
全系列電路采用高壓工藝，5V輸入浪涌，紋波，等惡劣環境毫無畏懼。
充電定時關斷功能，最大程度為充電系統以及整機保駕護航。
最大充電電流：1.2A;
涓流充電電流：10%×(恒流充電電流)；
關斷電流：1uA;

ANT2801應用：

藍牙/Wi-Fi音響。
拉桿音響。
便攜電動工具。
POS機。
電子煙。

ANT2801介紹：

ANT2801是一款寬范圍電壓輸入，專門為雙節鋰電池充電的芯片,無需傳統的9V專用適配器，只需標準5V適配器�？梢酝ㄟ^(guò)外置電阻來設定芯片充電電流，通過外置電容來設定充電超時時間。低阻抗的電源通路可以使充電效率更高，減少充電時間，提高電池使用壽命。ANT2801可以自適應適配器的電流供應能力來自動調整充電電流，既能確保輸入適配器不會出現過載現象，又能發揮適配器的最大電流能力，所以適用于各種直流設備以及標準USB充電設備。

ANT2801自適應5V充電器,或者USB接口5V功能。即小于100mA/5V充電設備通過ANT2801都能給兩節鋰電串聯7.4V正常充電；大于2A/5V充電設備通過ANT2801能自動提升充電電流，保證充電時間。如下圖不同5V充電器電流 (Input Current)跟對兩節鋰電串聯7.4V充電電流(Charge Current)關系(典型值):

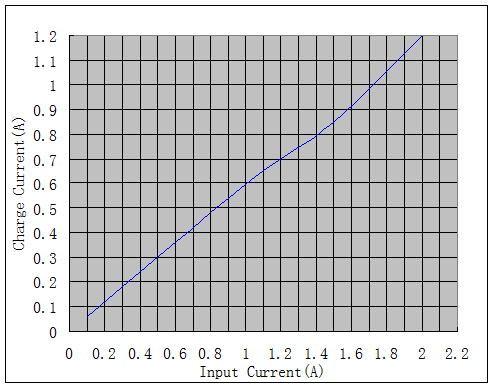

Fig1. Charge Current with Input Current

ANT2801做為一電能傳輸轉換的橋梁，安全可靠天衣無縫。 欠壓鎖定，過壓保護，過溫保護，充電定時設定等各項措施保駕護航。輸入欠壓鎖定跟自適應功能緊密聯系，經芯片內部檢測電路以及控制電路最后自動設定該充電器能夠提供最大電流給雙鋰電充電，而充電器輸出電壓嵌位在設定的安全值。如下圖所示：(最大充電電流設定為1.2A，欠壓保護設定4.85V)

Fig1. Input Voltage with Input Current

ANT2801內部充電管理部分采用一套完整可靠的充電機制。無論電池是否連接，都可以正常工作。而且無需外部補償來實現芯片的穩定。在上電過程中，首先，VIN對VOUT充電，當達到VIN時，SW開始震蕩工作，實現升壓功能，當VOUT建立好之后，才開始檢測VBATT狀態。

VBATT＜6V，涓流充電階段開始進行。
6≤VBATT≤8.4V，恒流充電階段開始進行。
在充電過程中，CHG_LED pin 到VLDO之間的LED會保持常亮狀態，充電結束后，LED會熄滅。充電超時，LED會出現固定頻率的閃爍狀態，充電超時是指由于充電故障導致長時間不能充電，達到設定的時間后，LED閃爍報警。

充電電壓：

如果VBATT＞6.8V，VOUT會比VBATT高出300mV，設定這個目的是為了最大的減小快速充電期間充電管的功耗，提高充電效率。
如果VBATT＜6.8V，VOUT則會固定在7.1V，為電池提供充電驅動能力。


Fig3. VOUT with VBATT

自動重新充電

一個充電周期結束后，ANT2801會關閉充電顯示狀態，在此期間，電池可能會因?yàn)樽匀环烹姵霈F(xiàn)電量下降，為了保證電池不會因?yàn)樵谶B接適配器時，電量自動耗盡，當電池電壓下降到自動充電閾值（典型值8.23V）時，新的充電周期就會自動開始。

ANT2801 Demo Board


Fig.4 Schematic Diagram ANT2801 Demo Board

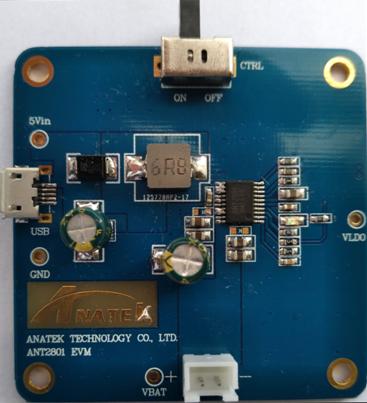

Fig.5 View of ANT2801 Demo Board

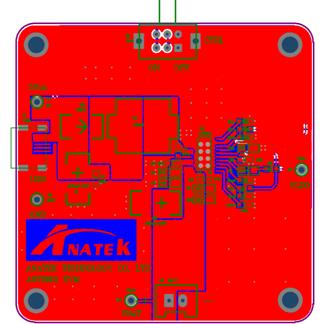

Fig.6 Top View of ANT2801 Demo Board PCB Layout

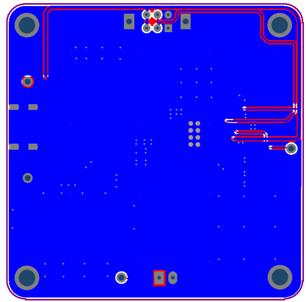

Fig.7 Bottom View of ANT2801 Demo Board PCB Layout
詳情請見：
http://www.szdfyl.cn/products_3731.htm
http://www.szdfyl.cn/UploadFiles/fujian/3731/ANT2801.pdf
