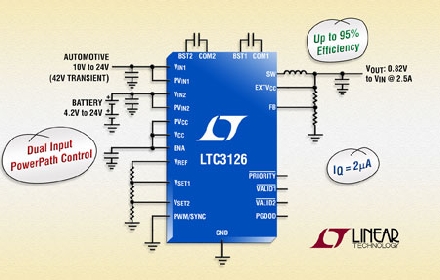

Linear推出2.5A、42V 同步降壓型開關穩壓器 LTC3126，該器件集成了雙輸入電源通路 (PowerPath™) 控制。LTC3126 獨特的電源級拓撲允許用兩個獨立的電源之一運行，輸入之間可無縫轉換且轉換是內部控制的，以在發生熱插拔和電源斷接事件時確保穩定的輸出電壓。該器件的內部電源開關和同步整流相結合，可在寬電壓范圍內提供 95% 的效率、實現快速瞬態響應并在以 2MHz 切換時確保出色的環路穩定性。這就使設計師能夠避開關鍵的噪聲敏感頻段 (例如 AM 無線電頻段)，同時又可提供占板面積非常緊湊的解決方案。LTC3126 的電流模式拓撲是內部補償?shù)模瑥亩鵁o需外部補償組件。突發模式 (Burst Mode®) 運行可在低輸出電流時保持高效率，同時保持峰至峰值輸出紋波低于 1%。此外，在無負載備用情況下，該器件的靜態電流低于 2µA，因此非常適合始終保持接通系統和便攜式應用。LTC3126 的 2.4V 至 42V 寬輸入范圍和 0.818V 至 VIN 的輸出范圍非常適合汽車應用，因為這類應用必須穩定通過冷車發動、負載突降和停-啟情況。其他關鍵應用包括便攜式工業 / 通信測試設備、電池和超級電容器備份電源系統、具電池備份的汽車電源、不間斷電源、由未調整的墻上適配器供電之系統或大多數電池化學組成的單節至多節電池組。
LTC3126 集成的無損耗電源通路控制電路支持采用兩個獨特的輸入電源無縫運行。引腳可選的理想二極管“或”和具用戶可編程欠壓閉鎖門限的優先級輸入模式相結合，可對輸入電源轉換提供全面控制。這種內部電源通路控制提供了快速和自動切換，免除了增設保持電容器的需要，并可最大限度減小對輸出軌的干擾。一個運行的輸入通道指示器以及獨立的輸入和輸出電源良好信號提供了電源系統狀態的完整反饋信息。其他特點包括停機時 1µA 電流、內部軟啟動和過熱保護。
LTC3126 采用耐熱性能增強型 28 引線 TSSOP 封裝和 4mm x 5mm QFN 封裝。該器件的高開關頻率允許使用小型外部電感器和電容器，再與這些封裝相結合，可組成占板面積緊湊的高熱效率解決方案。E 級和 I 級版本都在 –40°C 至 125°C 工作結溫范圍內運行。H 級高可靠性版本僅采用 TSSOP 封裝，經過測試，并確保可工作在 –40°C 至 150°C 工作結溫范圍。千片批購價為每片 6.25 美元。所有版本都有現貨供應。
性能概要： LTC3126
· 在兩個輸入電源之間實現無縫和自動切換
· 寬輸入電壓范圍：2.4V 至 42V
· 寬輸出電壓范圍：0.818V 至 VIN
· 高達 2.5A 連續輸出電流
· 引腳可選的優先級和理想二極管“或”模式
· 突發模式運行，IQ = 2µA
· 在 1A、VIN = 12V、VOUT = 5V 時的效率為 95%
· 停機時電流為 1µA
· 可編程輸入 UVLO 門限
· 輸入有效、優先級通道和 PGOOD 指示器
· 200kHz 至 2.2MHz 固定頻率 PWM
· 可同步至外部時鐘
· 具 60ns 最短接通時間的電流模式控制
· 需要極少的外部組件
· 耐熱性能增強型 28 引線 4mm x 5mm QFN 和 28 引線 TSSOP 封裝 |
