全球知名半導體制造商ROHM面向ADAS（高級駕駛輔助系統）的傳感器、攝像頭及雷達等要求可靠性和小型化的汽車安全用模塊，開發出世界最小的車載LDO穩壓器*1“BUxxJA2MNVX-C系列”。
“BUxxJA2MNVX-C系列”融入ROHM一條龍生產體制積累的模擬設計技術、工藝制造技術、封裝制造技術等所有技術優勢，在車載IC領域?qū)崿F(xiàn)了世界最小產品。
該系列產品作為要求高可靠性的車載電源IC，實現1mm見方塑封，與市場流通的1.5mm見方產品（以下稱“以往產品”）的相比，安裝面積可降低55%。同時，消耗電流值和響應特性值也僅為以往產品的一半（消耗電流 35µA、負載變動 65mV），其安裝面積和性能優勢非常有助于車載安全用模塊的發展。不僅如此，還支持以往需要1.0µF的防振蕩用外置電容器小型化到最小0.22µF，可進一步減少安裝面積。
本產品已于2016年2月開始隨時出售樣品（樣品價格200日元/個：不含稅），預計將于2016年8月開始暫以月產10萬個的規模投入量產。前期工序的生產基地為ROHM Apollo Co., Ltd. （日本福岡縣），后期工序的生產基地為ROHM Integrated Systems (Thailand) Co., Ltd.（泰國）。
今后，ROHM將面向車載領域，繼續開發追求高可靠性、高性能的電源IC，不斷為社會的節能與安全貢獻力量。
＜背景＞
近年來，隨著汽車的事故防止對策和自動駕駛技術的發展與進步，對高級安全系統的高性能化要求越來越高。與此同時，傳感器和攝像頭模塊等的搭載數量呈顯著增加趨勢，而另一方面，為了汽車的輕量化及提高設計性能，要求模塊日益小型化。
然而，一直以來，電源IC很難兼顧小型化與高可靠性。通過盡量減小芯片和封裝的體積，在汽車等溫度和噪音苛刻的環境下使用時，因可靠性問題使1.5mm見方塑封已是極限。
ROHM充分發揮一條龍生產體制多年來積累的設計與制造技術優勢，成功攻克了該課題，開發出支持車載標準AEC-Q100的1mm見方塑封的世界最小車載LDO穩壓器。

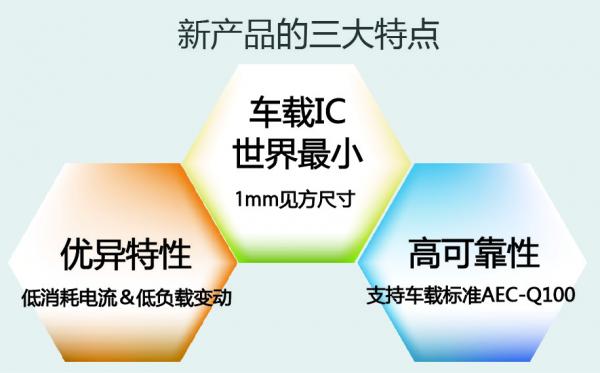

＜特點＞

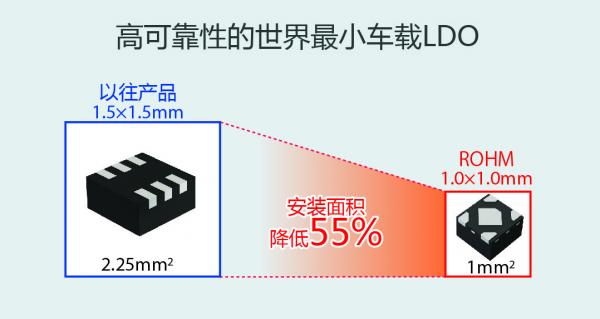

1．1mm見方世界最小車載LDO穩壓器
新產品利用ROHM多年來積累的模擬設計技術、工藝制造技術及封裝制造技術優勢開發而成。產品不僅滿足所要求的特性，作為車載LDO穩壓器還實現了世界最小的1mm見方尺寸，與以往的1.5mm見方產品相比，安裝面積可縮減55%。作為車載級產品，不僅確保高可靠性，還支持AEC-Q100標準，因此，在汽車等溫度和噪音苛刻的環境下也可放心使用。

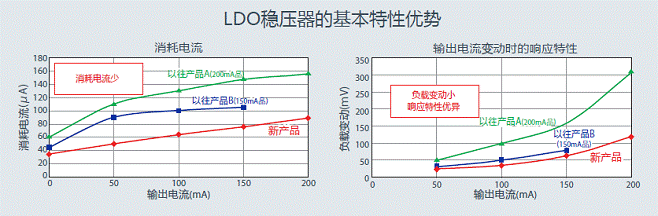

2．同時實現原本相互對立的低消耗電流與優異響應特性
在追求IC的最小化時，由于無法使用使電路規模變大的高電阻，因此，電路電流有增大趨勢。在這種情況下，必須同時實現電源IC所需的更低消耗電流和更高響應特性（輸出電壓的負載變動更低）。
新產品的基準電壓電路和放大電路等采用ROHM獨有的電路技術，同時實現了僅為以往產品一半的低消耗電流35µA和更佳的響應特性（負載變動 65mV）。
3．最小0.22µF的外置電容器也可穩定工作
作為輸入變動時的輸出電壓變動對策與振蕩對策，電源IC需要外置電容器。
以往產品需要1.0µF的電容，而新產品僅需最小0.22µF的電容即可輸出穩定的電壓。通過減小電容器，可進一步降低安裝面積。
＜產品陣容＞
|
產品型號
|
輸入電壓
[V]
|
輸出電壓
[V]
|
輸出電壓
精度[%]
|
輸出電流
[mA](Max.)
|
電路電流
[µA](Typ.)
|
溫度范圍
[℃]
|
封裝
(W x D x H)[mm]
|
|
BUxxJA2MNVX-C
|
1.7 ~ 6.0
|
1.0/1.2/1.25/1.5/1.8/
2.5/2.8/2.85/3.0/3.3
|
±2
|
200
|
35
|
-40 ~ 125
|
SSON004R1010
(1.0 x 1.0 x 0.6)
|
|
BUxxJA2VG-C
|
SSOP5
(2.9 x 2.8 x1.25)
|
※由輸出電壓決定產品型號的“xx”。（例： 1.0V = BU10JA~, 1.25V = BU1CJA~, 2.85V = BU2JJA~ 等）
＜應用例＞
◇ADAS的傳感器、攝像頭、雷達
◇行車記錄儀
等汽車中要求小型化的應用
＜術語解說＞
*1) LDO穩壓器 (Low Drop Out穩壓器 / 低飽和穩壓器)
輸入和輸出的電壓差較低，屬于“線性穩壓器”（輸入輸出電壓為線性動作）類別里的電源IC。
與DC/DC等開關穩壓器相比，具有電路結構簡單、噪音小等特點。 |
