Linear推出電流模式升壓型 DC/DC 轉換器 LT8331，該器件具內部 500mA、140V 開關。LT8331 在 4.5V 至 100V 輸入電壓范圍內工作，非常適合用于工業、交通和航空電子應用中的多種輸入電源。LT8331 可配置為升壓、SEPIC、反激式或負輸出轉換器。其開關頻率可編程在 100kHz 至 500kHz 范圍，從而使設計師能夠最大限度地減小外部組件尺寸。突發模式 (Burst Mode®) 工作使靜態電流降至僅為 6µA，同時保持輸出紋波低于 20mVP-P。高壓 MSOP-16E 封裝和纖巧的外部組件相結合，可確保非常緊湊的占板面積，同時最大限度降低解決方案成本。
LT8331 的內部高效率 0.5A 開關提供高達 90% 的效率。單個反饋電阻器設定輸出電壓，而無論輸出為正或為負，從而最大限度減小了外部組件尺寸。LT8331 的 SYNC/MODE 引腳允許同步至一個外部時鐘，或者該引腳也可用來選擇突發模式工作以實現超低 IQ，或選擇脈沖跳躍模式以實現盡可能最低的噪聲。其他特點包括可編程欠壓閉鎖 (UVLO)、內部軟啟動、頻率折返和過熱停機保護。
LT8331EMSE 采用高壓 MSOP-16E 封裝。工業溫度 (˗40°C 至 125°C) 版本 LT8331IMSE 也已供貨。千片批購價為每片 2.95 美元，兩種版本都有現貨供應。

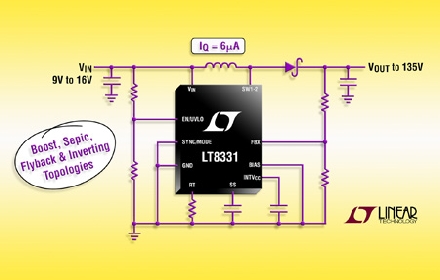

照片說明：140V 多種拓撲 DC/DC 轉換器
性能概要：LT8331
·寬輸入電壓范圍：4.5V 至 100V
·超低靜態電流和低紋波突發模式工作：IQ = 6µA
·0.5A、140V 電源開關
·用單個反饋引腳設定正或負輸出電壓
·可編程頻率 (100kHz 至 500kHz)
·同步至一個外部時鐘
·BIAS 引腳用來實現更高的效率
·可編程欠壓閉鎖 (UVLO)
·耐熱性能增強型高壓 MSOP 封裝 |
