Linear推出電流模式、2MHz 升壓型 DC/DC 轉換器 LT8330，該器件具內部 1A、60V 開關。LT8330 在 3V 至 40V 輸入電壓范圍內工作，從而非常適合輸入電源從單節鋰離子電池到汽車輸入的各種應用。LT8330 可以配置為升壓、SEPIC 或負輸出轉換器。該器件采用固定 2MHz 開關頻率，從而使設計師能夠最大限度減小外部組件尺寸，并避開關鍵頻段 (例如 AM 無線電頻段)。突發模式 (Burst Mode®) 工作將靜態電流降至僅為 6µA，同時保持輸出紋波低于 15mVP-P。3mm x 2mm DFN 或 TSOT-23 封裝與纖巧外部組件相結合，可確保占板面積非常緊湊，同時最大限度降低解決方案成本。
LT8330 的 330mΩ 開關提供高達 90% 的效率。準確的 1.6V EN/UVLO 引腳門限允許設定欠壓閉鎖 (UVLO) 以實現最佳系統性能。單個反饋引腳允許設定正或副輸出電壓。其他特點包括內部補償、軟啟動、頻率折返和過熱停機保護。
LT8330EDD 采用 3mm x 2mm DFN-8 封裝，LT8330ES6 采用 TSOT-23 封裝。千片批購價為每片 2.50 美元。工業溫度級版本 LT8330IDD 和 LT8330IS6 在 –40°C 至 125°C 溫度范圍內工作，已開始供貨。高溫級版本 LT8330HDD 和 LT8330HS6 在 –40°C 至 150°C 溫度范圍內工作，也已供貨。所有版本都有現貨供應。

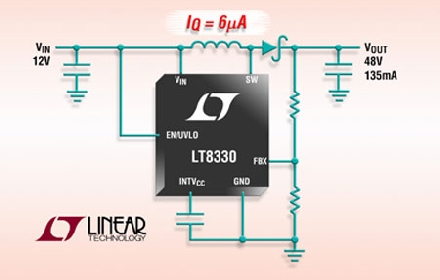

照片說明：1A、60V 升壓 / SEPIC / 負輸出 DC/DC 轉換器
性能概要：LT8330
·3V 至 40V 輸入電壓范圍
·超低靜態電流和低紋波突發模式工作：IQ = 6µA
·1A、60V 電源開關
·用單個反饋引腳設定正或負輸出電壓
·固定 2MHz 開關頻率
·準確的 1.6V EN/UVLO 引腳門限
·內部補償和軟啟動
·扁平 1mm ThinSOT™ 封裝
·扁平 0.75mm 8 引線 3mm x 2mm DFN 封裝 |
