凌力爾特公司 (Linear Technology Corporation) 推出 36VIN (40Vmax)、5.4A 微型模塊 (µModule®) 穩壓器 LTM8054，該器件采用小型 11.25mm x 15mm x 3.42mm BGA 封裝。LTM8054 能調節輸出電壓等于、高于或低于輸入電壓。因為該器件可在降壓和升壓功能之間無縫地切換，即使輸入和輸出電壓之一或二者同時有很大變化，也能提供一個穩壓輸出。該器件包括了電感器、DC/DC 穩壓器、MOSFET 和支持性組件。LTM8054 從 5V 至 36V 輸入電壓范圍以降壓、升壓和降壓-升壓 (VIN 約等于 VOUT) 這三種工作模式調節輸出電壓在 1.2V 至 36V 范圍。
LTM8054 采用 4 開關降壓-升壓型拓撲以最大限度提高效率，在 24VIN、12VOUT (降壓) 時效率為 92%，而在36VIN、24VOUT 時則為 94%。工作模式之間的轉換是自動進行的，從而使 LTM8054 成為適用于多種應用的簡單和緊湊的 DC/DC 穩壓器解決方案，應用包括工業控制、汽車、太陽能和大功率電池供電系統。
LTM8054 提供輸入和輸出電流限制和監視功能。這非常適合需要以恒定電流工作的應用，例如 LED 驅動器、電池充電器、風扇控制和熱電冷卻控制器。此外，該器件可用各種輸入電源實現負載均分。開關頻率可通過一個外部電阻器調節在 100kHz 至 800kHz 范圍，也可同步至一個 200kHz 至 700kHz 的外部時鐘。
LTM8054 在 –40°C 至 125°C 和 –55°C 至 125°C 溫度范圍內工作。千片批購價為每片 15.95 美元。

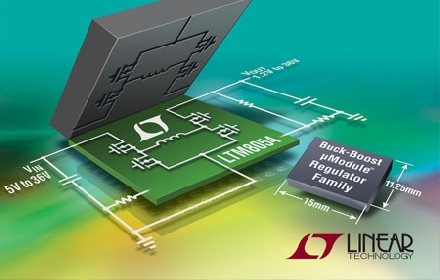

照片說明：36V 降壓-升壓型 µModule 穩壓器
性能概要：LTM8054
·完整的降壓-升壓型開關模式電源
·寬輸入電壓范圍：5V 至 36V
·寬輸出電壓范圍：1.2V 至 36V
·從 6VIN 至 12V/1.8A 輸出
·從 12VIN 至 12V/3.4A 輸出
·從 24VIN 至 12V/5.4A 輸出
·可調的輸入和輸出平均電流限值
·輸入和輸出電流監視器
·可并聯以增大輸出電流
·11.25mm x 15mm x 3.42mm BGA 封裝 |
