Linear推出 1A、100V 輸入、同步降壓型開關穩壓器 LT8631。該器件的同步整流提供高達 90% 的效率，而突發模式 (Burst Mode®) 工作則在無負載備用情況下保持靜態電流低于 7µA。其 3V 至 100V 的輸入電壓范圍使該器件非常適合 48V 汽車系統、雙電池運輸系統、工業以及 36V 至 72V 電信應用。該器件內部的高效率開關在電壓低至 0.8V 時提供高達 1A 的連續輸出電流。LT8631 的突發模式工作提供超低靜態電流，使該器件非常適合汽車 “始終保持接通” 系統等應用，而這類應用需要延長電池工作壽命。LT8631 的獨特設計可保持最低壓差電壓，從而使該器件能夠以高達 99% 的占空比工作。其電阻器可編程的 100kHz 至 1MHz 頻率范圍以及同步能力允許在效率和外部組件尺寸之間實現優化。LT8631 的 20 引線 TSSOP 封裝具高壓引線間隔，可確保為高壓應用提供占板面積緊湊、熱效率很高的解決方案。
LT8631 采用內部頂端和底端高效率電源開關，并且在單芯片內集成了必要的升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式工作在低輸出電流時維持了高效率，同時保持輸出紋波低于 10mVP-P。特殊設計方法使該器件在寬輸入電壓范圍內實現了高效率，而 LT8631 的電流模式拓?fù)淇蓪崿F(xiàn)快速瞬態響應和卓越的環路穩定性。其他特點包括堅固的短路保護、電源良好標記、輸出電壓跟蹤和過熱保護。
LT8631EFE 采用耐熱性能增強型 TSSOP-20 封裝。工業溫度級版本 LT8631IFE 經過測試，在 –40°C 至 125°C 工作結溫范圍內工作有保證。而高溫級版本 LT8631HFE 也經過測試以保證工作在 –40°C 至 150°C 工作結溫范圍。千片批購價為每片 3.60 美元，所有版本都有現貨供應。

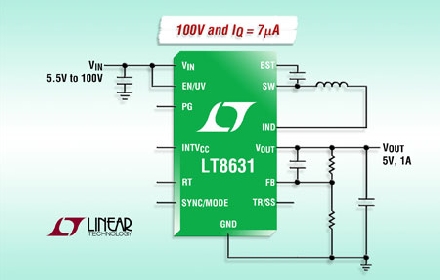

照片說明：100V、1A (IOUT)、同步降壓型開關穩壓器
性能概要：LT8631
·超寬輸入電壓范圍：3V 至 100V
·輸出電壓范圍：0.8V 至 60V
·內部同步開關
·低紋波突發模式工作：
o 12VIN 至 5VOUT 時 IQ 為 16µA ，輸出紋波 <10mVP-P
o 48VIN 至 5VOUT 時 IQ 為 7µA ，輸出紋波 <10mVP-P
·低壓差：最大占空比為 99%
·峰值電流模式控制
·固定頻率工作：100kHz 至 1MHz
·同步輸入
·可編程欠壓閉鎖
·電源良好標記
·靈活的輸出電壓跟蹤
·短路保護
·低停機電流：5µA
·可承受引腳開路 / 短路故障
·具高壓引線間隔的耐熱性能增強型 20 引線 TSSOP 封裝 |
