Linear推出雙輸出同步降壓型 DC/DC 控制器LTC3887-1，該器件具面向數字電源系統管理基于 I2C 的PMBus接口。與之前推出的 LTC3887 不同，LTC3887-1 提供一個三態 PWM 信號，從而允許使用DrMOS、電源模塊或類似的電源級組件。LTC3887-1 的增強型特性集包括 70ms 的上電時間和一種可為一個參數提供 8ms 更新速率的快速 ADC 模式。
LTC3887-1 調節兩個獨立的輸出，也可針對一個 0.5V 至 5.5V 的兩相單路輸出進行配置。最多可交錯和并聯 6 相以在多個 IC 之間實現準確的均流，從而最大限度地降低高電流或多輸出應用的輸入和輸出濾波要求。一個集成的放大器提供了真正的遠端差分輸出電壓檢測，從而可不受電路板 IR 壓降影響以實現高準確度調節。應用包括電信、數據通信、計算和存儲市場所需的大電流 ASIC、FPGA 及處理器電源。
LTC3887-1 可在一個 4.5V 至 24V 的輸入電壓范圍內運作，其產生了準確度為 ±0.50% 的 0.5V 至 5.5V輸出電壓，而且在整個工作溫度范圍內的輸出電流高達每相 40A。通過檢測輸出電感器 (DCR) 兩端的壓降以檢測電流可實現最高效率，或者可選擇使用一個外部檢測電阻器。可編程 DCR 溫度補償消除了銅質電感器的溫度系數之影響，可在很寬的溫度范圍內保持準確和恒定的電流限制。
跨多顆芯片的準確定時和基于事件的電源排序可實現復雜、多電壓軌系統的上電和斷電優化。其他特點包括具逐周期電流限制功能的恒定頻率電流模式控制、可調軟起動、可同步開關頻率、和可編程 GPIO 引腳以指示器件狀態及提供自主型故障恢復。
LTC3887-1 把同類最佳的模擬開關穩壓器性能與高精度混合信號數據轉換組合起來，以實現無可比擬的電源系統設計和管理簡易性，其得到了具有易用型圖形用戶界面 (GUI) 的LTPowerPlayTM電源開發系統的支持。LTC3887-1 為關鍵型負載點轉換器功能的實時控制和監視實現了數字編程和回讀。可編程控制參數包括輸出電壓、裕度調節和電流限值、輸入和輸出監控限值、上電排序和跟蹤、開關頻率、以及識別和可追溯性數據。片內高精度數據轉換器和 EEPROM 提供了穩壓器配置設定值和遙測變量的捕獲和非易失性存儲，包括輸入和輸出電壓及電流、占空比、溫度和故障記錄。
采用基于凌力爾特LTPowerPlay GUI 的開發軟件，可以容易地通過器件的 I2C 串行接口把 LTC3887-1 的配置保存到內部 EEPROM。由于實現了配置的片內存儲，因此控制器能夠自主地上電，并不需要勞煩主機處理器。可由外部電阻分壓器針對輸出電壓、開關頻率、相位和器件地址選擇性地配置默認的設定值。可利用固件輕松地校準和配置多款設計，以針對眾多的應用來優化單個硬件設計。當修改電源參數時轉換器環路增益不變，因此補償對于多種配置保持了優化。
LTC3887-1 采用 40 引腳 6mm x 6mm QFN 封裝，其工作結溫范圍為 –40ºC 至 125ºC。定制器件配置編程服務可登錄www.linear.com.cn/program咨詢。千片批購價為每片 5.47 美元。

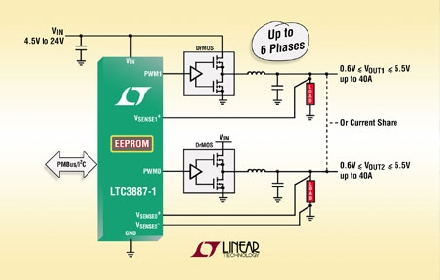

照片說明：I2C/PMBus 雙輸出同步降壓型 DC/DC 控制器
性能概要：LTC3887-1
· 雙路輸出同步降壓型 DC/DC 控制器
· 可兼容 DrMOS、電源模塊和外部 MOSFET 柵極驅動器
· 符合I2C/PMBus標準的串行接口
· 內部非易失性 EEPROM 存儲器
· 可編程參數包括 VOUT、ILIM、排序、裕度調節、過壓 / 欠壓 (OV/UV) 電平和開關頻率
· 遙測包括 VIN、IIN、VOUT、IOUT、占空比、溫度、故障狀態和記錄
· VIN范圍：4.5V 至 24V
· VOUT范圍：0.5V 至 5.5V
· 每通道高達 40A
· 在整個工作結溫范圍內實現 ±0.5% 的最大 DC 輸出電壓誤差
· 70ms 上電時間
· 快速 ADC 模式每 8ms 更新一個可選的參數
· 溫度補償型 DCR 或 RSENSE電流檢測
· 針對多達 6 相操作的多相 (PolyPhase®) 均流
· 可鎖相固定頻率范圍從250kHz 至 1MHz
· 6mm x 6mm QFN-40 封裝 |
