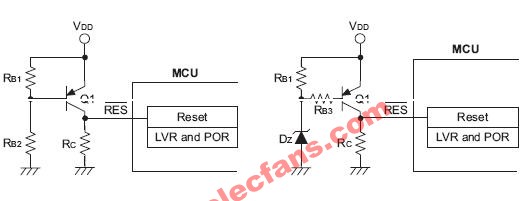

三極管低電壓復位電路

當內建的低電壓復位電路的電壓與應用規格不同時，可選用外部三極管低電壓復位電路。
可提供低電壓復位功能，并適用于強干擾環境。
低電壓復位功能由RB1 與RB2 分壓，或由穩壓二極管電壓決定。
當使用RB1 與RB2 分壓時，其低電壓復位點約為(RB1+RB2)/(2×RB1)，RC 電阻值需大于RB2/30。
當使用穩壓二極管時，其低電壓復位點約為VZ+0.5V，RB1 用于設定工作點VZ，RC 電阻值最好大于100kΩ，RB3 的電阻值約為10kΩ。
三極管Q1 在PCB 板上的位置很重要，一般要求Q1 的集電極(C)和發射極(E)與MCU 的RES 和VDD 引腳的布線最短。
