Diodes公司 (Diodes Incorporated) 推出AP1694交流-直流控制器，為多種總線可調光LED燈設計提供高效的通用驅動器解決方案。該器件適用于120V和230V交流輸入，并支持非隔離式降壓、升降壓和隔離式反激拓撲，可降低10%到50%的總物料清單成本。
這個控制器利用Diodes的專利脈沖頻率調制技術來嚴格調節LED電流，以及實現高功率因數和低總諧波失真。AP1694通過采用臨界導通工作模式，確保驅動器的高效率及低電磁干擾特性。該器件為原邊側控制器，不需要光耦合器和副邊側控制電路，加上固有的穩定性，免除了環路補償的需要。
AP1694提供5%的初始LED電流準確度，有效滿足大多數總線可調光LED照明應用的要求，并且與前沿觸發 (Leading edge) 和后沿觸發 (Trailing edge) 的多種不同調光器兼容。這個器件可把亮度調低至1%，符合美國電氣制造商協會 (NEMA) SSL6調光曲線標準及IEC6100-3-2諧波標準。

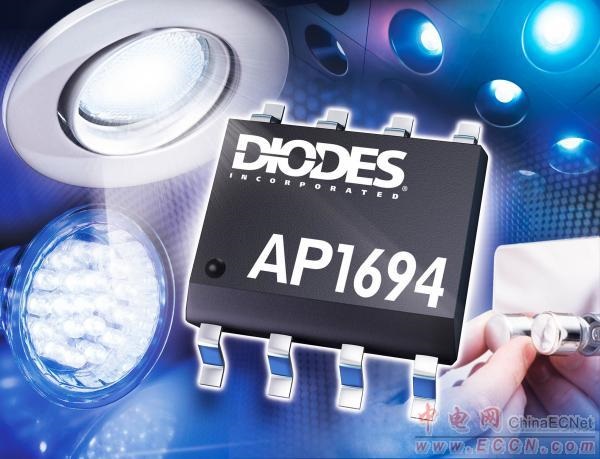

AP1694驅動器控制器采用了小巧的SO-8封裝，在降壓拓撲內僅需26個外部元件，能夠為總線可調光LED燈設計師提供更高的功率密度，更簡單的布線和更小的電路占位面積。這個器件也集成了完善的保護功能，包括負載開路檢測、過壓、短路及過溫保護。
該器件的應用技術支持包括為合資格客戶提供120V和240V評估板、LED燈元件網上計算工具及全套參考設計。
|
