Linear推出高電壓、低噪聲、低壓差線性穩壓器 LT3065，該器件可提供精準、可編程電流限制和電源良好標記。LT3065 在滿負載時可傳送高達 500mA 輸出電流和具有一個 300mV 壓差。該器件具有 1.8V 至 45V 的寬輸入電壓范圍，輸出電壓在 0.6V 至 40V 范圍內可調。單個 REF/BYP 引腳電容器實現低噪聲工作，在 10Hz 至 100kHz 帶寬內僅為 25µVRMS，還提供了基準軟啟動功能，從而在接通時防止輸出電壓過沖。輸出電壓容限非常準確，在整個電壓、負載和溫度范圍內為 ±2%。
LT3065 采用非常小和低成本的 3.3µF 陶瓷輸出電容器工作，從而優化了穩定性和瞬態響應。LT3065 PWRGD 標記指示輸出穩定。采用一個電阻就可設定精準的外部電流限制 (溫度范圍內為 ±10%)。此外，該器件的內部保護電路包括電池反向保護、輸出反向保護、電流反向保護、折返電流限制和過熱限制。該器件的寬輸入和輸出電壓范圍、快速瞬態響應、55µA (工作時) 和 <1µA (停機時) 的低靜態電流使其非常適合工業電源、航空電子系統電源、汽車電源、需要優化運行時間的電池供電型系統和儀器、以及需要更廣泛保護的高可靠性電源。
LT3065 采用耐熱性能增強型 10 引線 3mm x 3mm DFN 和 12 引線 MSOP 封裝，兩款器件的占板面積都很緊湊。E 級和 I 級版本均有現貨供應，工作結溫范圍為 -40°C 至 +125°C，H 級額定工作溫度范圍為 -40°C 至 +150°C，MP 級版本規定的溫度范圍為 -55°C 至 +150°C。E 級版本的千片批購價為每片 1.85 美元。
性能概要：LT3065
·輸出電流：500mA
·壓差電壓：300mV
·輸入電壓范圍：1.8V 至 45V
·可編程精準電流限制：±10%
·低靜態電流：55µA
·電源良好標記
·低噪聲：25µVRMS (10Hz 至 100kHz)
·可調輸出電壓：0.6V 至 40V
·單個電容器用于實現基準的軟起動并降低輸出噪聲
·輸出容差：±2% (在整個電壓、負載和溫度范圍內)
·可在采用低 ESR 陶瓷輸出電容器 (最小電容值為 3.3μF) 時保持穩定
·電流限制折返保護
·停機電流：<1μA
·反向電池和熱限制保護
·10 引線 3mm x 3mm DFN 和 12 引線 MSOP 封裝

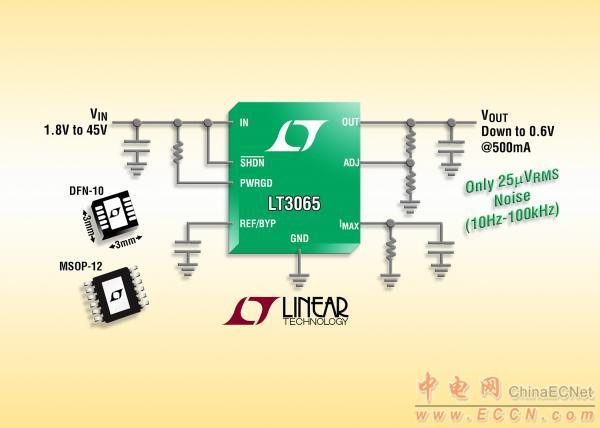

照片說明：具電源良好標記的 45VIN、0.6VOUT、500mA 超低噪聲 LDO |
