ADI公司的ADP5065是一款內嵌互聯直流電壓充電輸出端與電池端的FET器件，通過FET可以實現電池隔離，當系統驅動電能來自于廢電池或沒有電池時，系統會立即切換到USB供電模式。ADP5065的輸入電壓范圍為4V~5.5V，最大輸入電壓高達20V，不用擔心USB總線斷開或連接過程中的峰值。ADP5065充電器兼容USB2.0、USB3.0和USB電池充電規范1.1。ADP5065采用一個非常小的封裝，20引腳WLCSP封裝（0.5mm間距）。

ADP5065主要特性
• 3MHz開關模式充電器

圖1 ADP5065設計原理圖
• 1.25A專用充電器充電電流
•最高680 mA的充電電流（500mA USB主機）
•工作輸入電壓4.0V~5.5V
•容錯輸入電壓-0.5V~+20V（USB VBUS）
•電池和充電器輸出之間的隔離FET
•電池?zé)崦綦娮栎斎耄��?dāng)電池溫度超過限值時自動關閉充電器
•符合JEITA鋰離子電池充電溫度規范
• SYS_EN_OK標志，暫緩系統開通（直到電池要求的最低水平）
•由最小電池電壓和/或最小電池充電的要求水平啟動系統
• EOC編程，C/20，C/10和選擇特定的電流水平

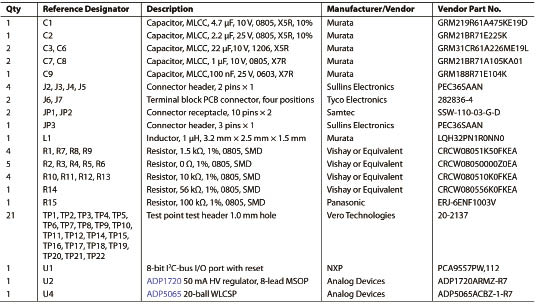

表1 ADP5065設計方案材料清單



圖2 ADP5065方框圖

ADP5065應用
•數碼相機
•數碼攝像機
•單節鋰離子電池的便攜式設備
• PDA、音頻、GPS設備
•手機
