MAX97003音頻子系統集成了單聲道揚聲器放大器和立體聲耳機放大器。耳機和揚聲器放大器具有獨立的音量和開/關控制。其四個輸入可配置為兩個差分或四個單端輸入。
為了大限度地減少輸出噪聲，無論是耳機和揚聲器輸出都采用向下擴展器/噪聲門，在沒有所需的輸入信號時，衰減噪聲。
揚聲器的輸出采用可調的動態范圍壓縮器（DRC）和失真限制器，以保護揚聲器及響度較大化。這使得低層次信號具有高增益，而不影響大信號質量。
所有的控制均采用兩線I²C接口。該IC工作擴展溫度為-40℃~+85℃范圍內，其封裝為2.0mm×2.4mm，20焊球WLP封裝（0.4mm間距）。

圖1 MAX97003方框圖

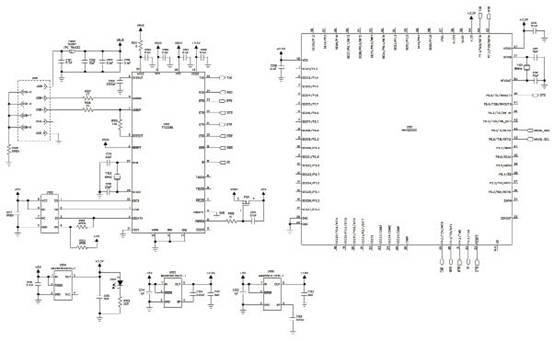

圖2 MAX97003EVKIT(1/2)電路圖

MAX97003主要特點
•揚聲器電源電壓2.7V~5.5V
• 1.8V耳機電源電壓
• 1.0W揚聲器輸出（VPVDD=4.2V ZSPK=8Ω+68μH，1％THD+ N）
• 32mW/Channel耳機輸出（RHP=32Ω）
表1 MAX97003EVKIT材料清單

•有源輻射限制，用于增強EMI降低
•高效H類耳機放大器
•接地參考耳機輸出
•耳機接地感
• 2立體聲Single-Ended/Mono差分輸入
•集成擴展器/噪聲門，用于低噪聲輸出
•集成DRC（揚聲器輸出）
•集成失真限制器（揚聲器輸出）
•廣泛的點擊抑制電路
•無TDMA噪聲
• 2.0mm×2.4mm，20焊球WLP封裝（0.4mm間距）

圖3 MAX97003EVKIT(2/2)電路圖

MAX97003應用
•手機
•便攜式媒體播放器
MAX97003EVKIT方案主要特性
• 2.7V~5.5V單電源供電
•經過驗證的音頻PCB布局
•板上USB接口電路，產生I2C兼容信號
• PCB焊盤，用于用戶提供的I2C兼容信號
•表面貼裝元件
• Windows XP、Windows Vista和Windows7兼容軟件
•完全組裝和測試
