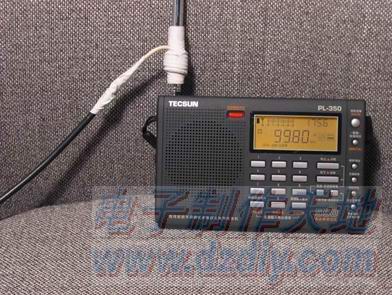

模擬電路——收音機以Ｒ9700為例！機上的拉桿天線全部縮回！用一只比較細而長的園珠筆桿，直徑只略為比天線拉桿粗一點點，取1/4A4的打印紙（不要用復印紙,太薄,挺性差），用細筆桿將紙卷成紙筒管，長15cm，用雙面不干膠粘帶封口固定。然后準備一根比較細的220伏電源線，取單股，除去外套層（塑料皮或布套），保留與金屬銅絲芯包覆接觸的絕緣層，長度大約1.5m。將這根電線從紙筒管的一端起進行纏繞，紙管端頭預貼雙面粘膠帶以幫助固定電線頭，纏繞過程中線與線之間緊靠，1.5m的線全部纏完并留出一個接線頭。纏完后再在紙線筒上均勻包纏一層透明不干膠帶，留出的接線頭與室外軟天線接好并固定好，最后抽出紙線筒內的筆桿，至此天線就算做好了！使用時將紙線筒管套入完全縮回的天線拉桿上，非常方便！
本文采用的接合方式實際上是一個“電感電容”，這樣外接天線部份可以選擇較粗較長的電源線，5—10m是沒問題的，可以感應更遙遠或更強的信號也不會過載，一般廣播信號都是較高的頻率，非常容易通過這個“電感電容”。而許多污染性的電磁波頻率都比較低，反而不容易通過這個“電感電容”，起到了很好的阻隔作用。同時由于是做成了螺旋環管狀，又起到了對室內電磁污染的屏蔽作用！
收聽效果：
原來外接10米波段倒v天線來收聽噪音一片，根本聽不到節目，常常到樓上去聽廣播（這里FM只又個節目。AM不好聽。想DX-AM收音機不好無法完成），按照上文來制作了一個，收到的電臺效果還可以接受。越南、印度。俄廣等我都在其播出時間滿意收到，在這之前我都不容易收到這些電臺。打算找一臺車機（AM/FM/SW）這樣就滿足了。DX-AM收音機為歌樂車機（中波步長已經給我改到9KHz）原來做了一個邊長為1米的框形天線來收聽AM廣播。在晚上的時候收到的節目是非常的多，也很清楚，幾乎每個步長有可以聽的節目。白天就沒有什么節目了只有本地的轉播信號。
|
