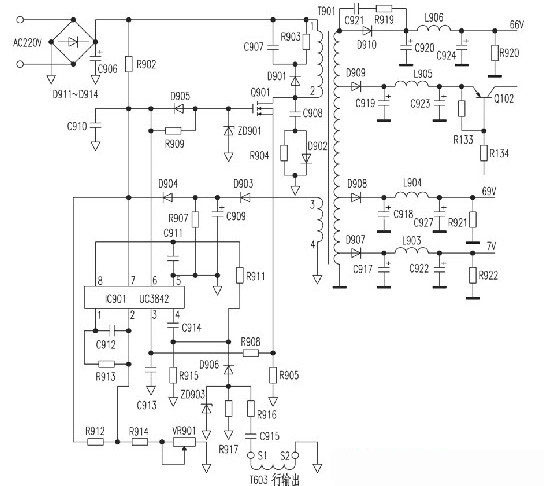

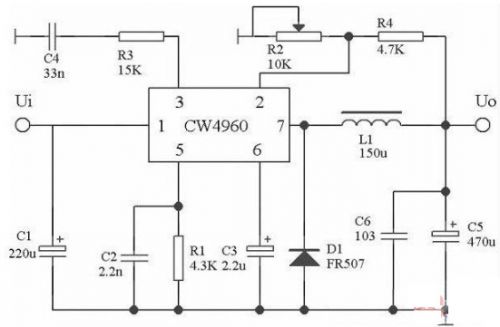

相關開關電源原理及電路圖

文章來源：更新時間：2013/6/5 13:52:00

在線咨詢：

李湘寧 2850985550

鄢先輝 2850985542

張代明 3003290139

13713728695

什么是開關電源?所謂開關電源，故名思議，就是這里有一扇門，一開門電源就通過，一關門電源就停止通過，那么什么是門呢，開關電源里有的采用可控硅，有的采用開關管，這兩個元器件性能差不多，都是靠基極、(開關管)控制極(可控硅)上加上脈沖信號來完成導通和截止的，脈沖信號正半周到來，控制極上電壓升高，開關管或可控硅就導通，由220V整流、濾波后輸出的300V電壓就導通，通過開關變壓器傳到次級，再通過變壓比將電壓升高或降低，供各個電路工作。振蕩脈沖負半周到來，電源調整管的基極、或可控硅的控制極電壓低于原來的設置電壓，電源調整管截止，300V電源被關斷，開關變壓器次級沒電壓，這時各電路所需的工作電壓，就靠次級本路整流后的濾波電容放電來維持。待到下一個脈沖的周期正半周信號到來時，重復上一個過程。這個開關變壓器就叫高頻變壓器，因為他的工作頻率高于50HZ低頻。那么推動開關管或可控硅的脈沖如何獲得呢，這就需要有個振蕩電路產生，我們知道，晶體三極管有個特性，就是基極對發射極電壓是0.65-0.7V是放大狀態，0.7V以上就是飽和導通狀態， -0.1V- -0.3V就工作在振蕩狀態，那么其工作點調好后，就靠較深的負反饋來產生負壓，使振蕩管起振，振蕩管的頻率由基極上的電容充放電的時間長短來決定，振蕩頻率高輸出脈沖幅度就大，反之就小，這就決定了電源調整管的輸出電壓的大小。那么變壓器次級輸出的工作電壓如何穩壓呢，一般是在開關變壓器上，單繞一組線圈，在其上端獲得的電壓經過整流濾波后，作為基準電壓，然后通過光電耦合器，將這個基準電壓返回振蕩管的基極，來調整震蕩頻率的高低，如果變壓器次級電壓升高，本取樣線圈輸出的電壓也升高，通過光電耦合器獲得的正反饋電壓也升高，這個電壓加到振蕩管基極上，就使振蕩頻率降低，起到了穩定次級輸出電壓的穩定，太細的工作情況就不必細講了，也沒必要了解的那么細的，這樣大功率的電壓由開關變壓器傳遞，并與后級隔開，返回的取樣電壓由光耦傳遞也與后級隔開，所以前級的市電電壓，是與后級分離的，這就叫冷板，是安全的，變壓器前的電源是獨立的，這就叫開關電源。
