移動備用電源解決了數碼產品戶外用電供電的需求，以大自然可再生能源轉換儲能或家用電儲能解決移動數碼產品戶外斷電、供電問題。產品特點以輕便、高效、多樣化為主。
一、便攜式太陽能備用電源設計方案要求：
便攜式太陽能備用電源以太陽能為轉換來源，將太陽能轉換成電能，將電能通過鋰電池進行存儲，以達到移動數碼產品戶外供電的目的。整個產品采用單節大容量鋰電池作為儲能裝置，充電采用雙層充電模式：即太陽能板接收太陽光充電、充電器充電雙向充電模式。輸出采用5V輸出。最大輸出電流可達到2A，可以滿足相關數碼產品供電需求。精確的LED電量顯示，時時有效地將電池的剩余電量按精確的百分比以LED亮燈的形式展示給用戶，以達到高效直觀的目的。
1）鋰電池組型號設計要求：6535134/3.4Ah/3.7V。
2）太陽能板轉化參數：5V/350mA
３） 保護電路部分設計要求：
1、單節過充保護電壓：4.35±0.25V
2、單節過充恢復電壓：4.15±0.50V
3、單節過放保護電壓：2.40±0.08V
4、單節過放恢復電壓：3.00±0.10V
5、過流保護值（10ms）：５~８A
6、過溫保護值（可恢復）：70±5度
7、成品電池還具備短路、反充保護。
4）電池循環壽命設計要求：300~500次（國標充放電標準）
5）電池外型尺寸設計要求：
二、便攜式太陽能備用電源設計方案：
1）保護模塊（Protection IC）：主要對可充電鋰電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供過充、過放、短路、過流等保護功能。以避免引起燃燒、爆炸等危險，。
2）降壓模塊部分：太陽能板（5V/350mA）、5V充電器輸入降壓模塊，針對鋰電池特性，使具體預充、恒流、恒壓充模式的降壓充電功能。
3）升壓模塊部分：采用穩壓5V輸出電路，最大輸出電流可達到2A。
4）充電器模塊部分：采用通和充電器5V/1.5V
5）LED顯示部分：采用電壓比較對電池電量進行表示。
6）太陽能板部分：將太陽能轉化成電能，輸出參數為5V/350mA
7）鋰電池芯：PL6535134/3.4Ah/3.7V（ATL）。

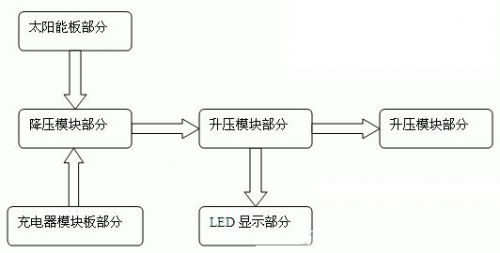

8）便攜式太陽能備用電源設計方案結構圖：
|
