對于Si484x-A來說，有兩種方法定義波段，一種是用滑動開關和電阻網絡來選擇芯片內部的默認波段，另一種是利用外部MCU發命令讓Si484x工作在用戶想要的波段。MCU如何發命令控制Si484x來選擇波段及定義波段屬性可參考 “AN610: Si484x Programming guide”。本章節只講述如何用滑動開關和電阻網絡去選擇Si484x-A默認的波段。Si4840-A定義了5FM波段，5個AM波段，Si4844-A在Si4840-A基礎上增加了16個SW波段。每個FM波段提供了2個去加重選擇和2個立體聲LED顯示門限值選擇，因此一共定義了41種波段組合供選擇使用。
Si484x-A默認波段的定義
Si484x-A的FM波段定義包括三個方面的內容：頻率范圍、去加重、及立體聲LED顯示門限值。所以用戶在選擇FM波段時，要根據上述三個方面的需求進行選擇。而AM和SW波段僅是根據頻率范圍來定義的，用戶只需根據頻率范圍的需求進行選擇。

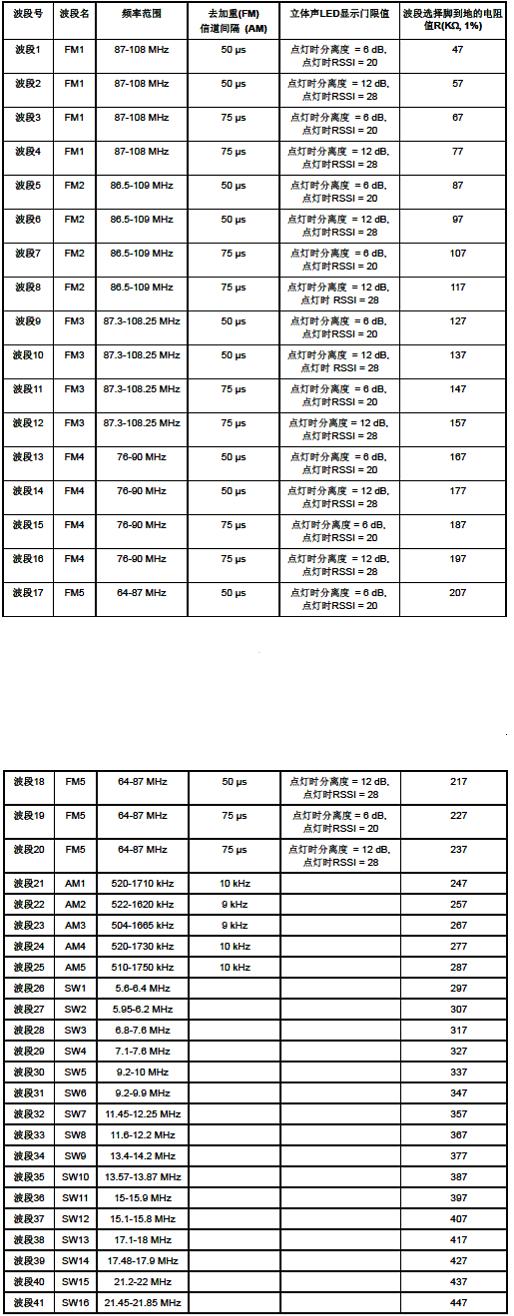

表1. 默認波段定義

2.  Si484x-A 默認波段的選擇
如下圖1所示為波段選擇電路圖，波段的選擇由芯片的波段選擇腳（BAND）到地（GND）的電阻值決定。選擇某一波段，需要保證以下兩個方面：
1.從芯片BAND腳到GND的總電阻值等于表2中對應的電阻值
2.從芯片TUNE1腳到GND的總電阻值為500K（精度為1%）
下面是一些常用的波段及其選擇電路，可供參考。
2.1. 典型的12-波段應用電路典型的12-波段應用電路及其電阻值如圖1和表3所示。

圖1. 典型12-波段應用電路

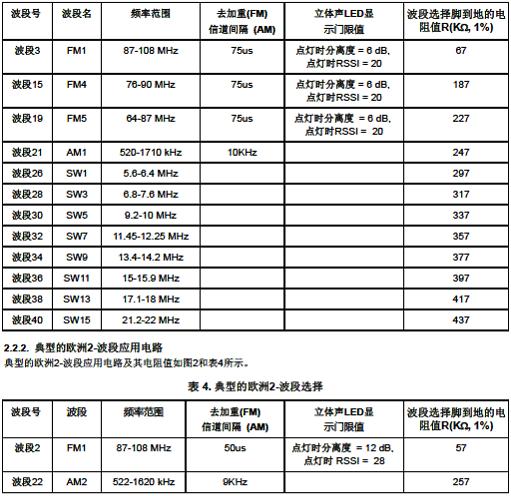

表2. 典型的12-波段選擇

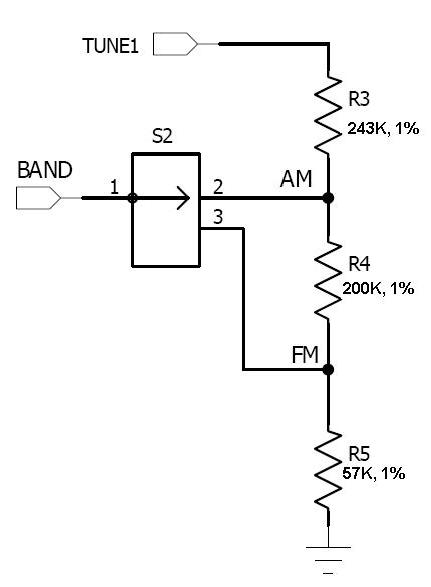

圖2. 典型的歐洲2-波段應用電路

附：Si484x器件選型指導
