LTC3200, LTC3200-5是凌特公司生產的低噪聲輸出的電荷泵DC-DC轉換器。
LTC3200-5的輸出電壓為固定的5V，而LTC3200的輸出電壓則可由外接的分壓電阻器來設定。除此之外，它們的性能都相同。
特性
LTC3200,LTC3200-5電荷泵電路采用1節銼離子電池供電，可輸出5V（100 mA）的電壓。LTC3200, LTC3200-5的輸入電壓為2.7--4.5 V;輸出噪聲小，在1ouT =100 mA, Cort＝1 μF時，噪聲電壓為30 mVp-p;工作頻率為2 MHz,有關閉電源控制功能，在關閉狀態時耗電小于1μA；有自動軟啟動電路。
內部電路與引腳功能

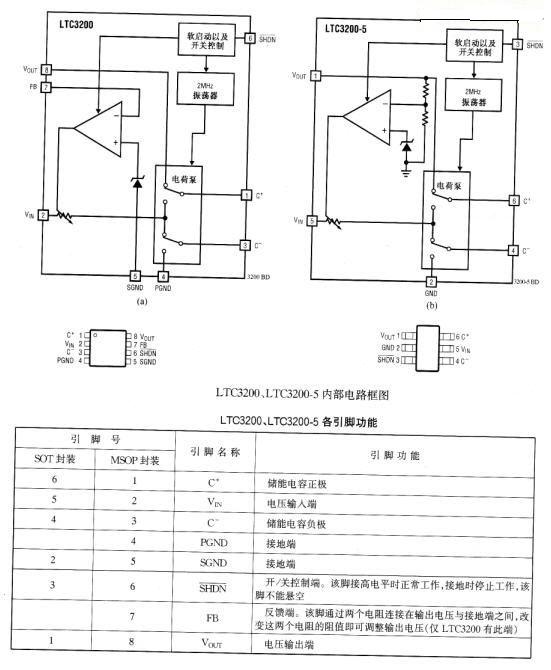

LTC3200, LTC3200-5有6引腳SOT和8腳MSOP兩種封裝形式，內部電路框圖如圖所示，各引腳功能見下表.
.JPG)
應用電路
LTC3200,LTC3200-5可廣泛應用于白色LED前背光電源、銼離子電池備用電源、3V變換5V的轉換器、智能讀卡器及PCMCIA的5V電源等系統中。LTC3200-5的典型應用電路如圖所示。
在圖1-135電路中，允許輸出電流的大小與輸人電壓有關：當輸人電壓高于2.7 V時，輸出電流大于40 mA；當輸人電壓高于3.1 V時，輸出電流可達100 mA.
電路中所有的電容最好都采用貼片式多層陶瓷電容，這對改善穩壓器控制回路的穩定、輸出紋波電壓及最小啟動時間都有重要意義。
采用1節銼離子電池（2.7-4.2 V）來點亮背光白色或藍色LED的應用電路如圖所示。
FB的電壓為1．268 V，最大電流為1. 268 V/82 S2 -15.46 rnA，可采用SHDN端輸人占空比可變的脈沖來調節亮度，當占空比較大時，亮度也較大。而當脈沖頻率較高．時，此電路不會有亮與滅的變化，而僅是亮與暗的變化.

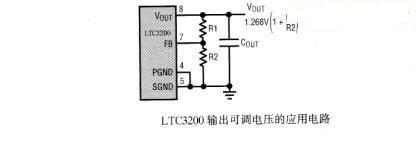

LTC3200輸出可調電壓的應用電路與固定5V輸出電路的不同之處僅僅是需外接兩個電阻R1、R2，如圖所示。
.JPG)
