概述與特點
4871D是一個BTL橋連接的音頻功率放大器。它能夠在5V電源電壓下給一個4Ω負載提供THD小于10%、平均值為3.2W輸出功率。在關閉模式下電流的典型值為0.6μA。4871D是為提供大功率，高保真音頻輸出而專門設計的。它僅僅需要少量的外圍元件，并且能工作在低電壓條件下(2.0V-6.5V)。4871D不需要耦合電容，自舉電容或者緩沖網(wǎng)絡，所以它非常適用于小音量和低重量的低功耗系統(tǒng)。
4871D主要特性
在失真度為10% ，輸入1KHZ的信號，不同負載的條件下輸出功率為： 4Ω，3.2W （典型值） ；8Ω負載，1.6W（典型值）。
待機電流： 0.6μA
工作電壓：2.0-6.5V。
在輸入信號頻率為1kHz，負載8Ω，輸出平均功率為1W的條件下，最大失真度為0.5%
輸出不需要耦合電容，自舉電容或者緩沖電路。
采用DIP-8封裝，保證良好的散熱性能。
增益穩(wěn)定。
外部配置可以改變增益。
4871D典型應用
手提電腦,臺式電腦,低壓音頻系統(tǒng)
4871D管教排列
典型應用圖
.JPG)

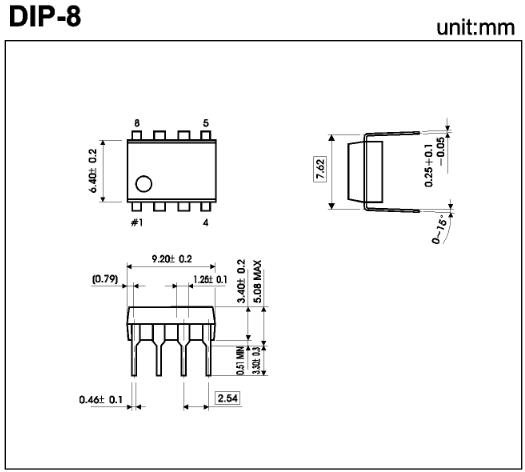

封裝尺寸
.JPG)
我司長期致力于功放IC 的推廣銷售， 4871D詳細的產品資料請查閱：http://www.szdfyl.cn/products_3628.htm |
