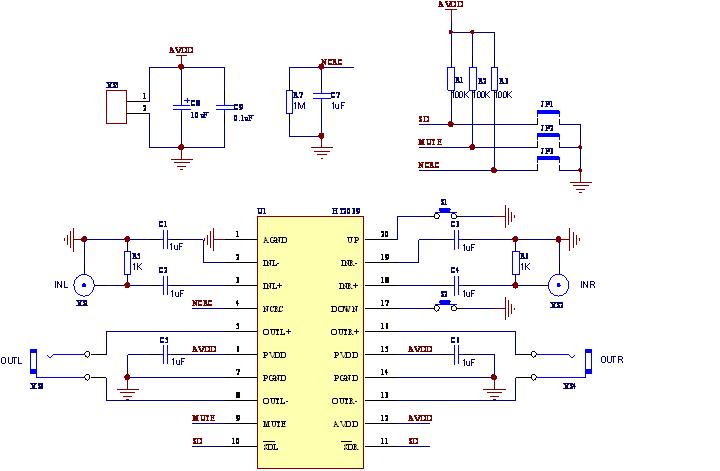

HT6809應用原理圖
1、 D類功放EMI干擾主要是輸出端引線產生的，所以周邊器件（電容電阻）與HT6809 IC 輸出端引腳之間的引線應該設計地盡可能的短，粗，以便于將EMI干擾降到最小。另一端與揚聲器相連的引線最好也設計的粗一些，以便于降低輸出端導通電阻。

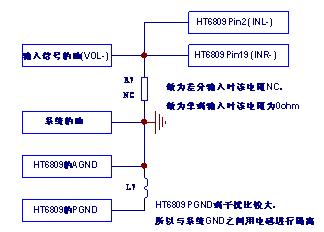

2、 HT6809的GND與輸入信號的負端不相連。HT6809的GND應該與系統的GND相連，而與輸入信號的負端不相連。這樣可以避免回路噪聲的產生。下圖為標準的各GND連接方法：
.JPG)
一般情況下我們將信號做為差分輸入，這樣可以明顯降低靜噪，但是遇到那些漏電較大的電源時，差分輸入時噪聲反而更大，此時若用單端模式可以降低噪聲。上圖中電阻R?就是為處理以上情況而預留的，正常使用時NC。
3、 HT6809的VDD端布線注意事項：HT6809的PVDD腳干擾較大，為了不干擾HT6809的AVDD，PVDD取從系統總電源處（電源入口）取電，電源入口處有大電容可以對PVDD產生的紋波進行濾波，濾波后再把電源供給AVDD和系統上其他需要電源的地方。下圖為示意圖：
.JPG)
4、 Pin17與Pin20最好接一顆上拉電阻，使系統工作地更穩定。如下圖：
.JPG)
