概述與特點
LM4863D是一個雙路音頻功率放大器.它能夠在5V電源電壓下給一個4Ω負載提供THD小于1%、最大平均值為2.2W的輸出功率。另外,在驅動立體聲耳機時耳機輸入引腳可以使放大器工作在單邊模式。LM4863D是為提供高保真音頻輸出而專門設計的.它僅僅需要少量的外圍元件,為了簡化音頻系統設計，LM4863D集雙路橋式揚聲器放大器和立體聲耳機放大器與一體。LM4863D還有外部控制的關閉模式，立體聲耳機放大器模式和熱保護關閉模式，還有減少開機噪聲功能。采用DIP-16封裝。
主要特性：:
■ 立體聲耳機放大器模式
■ 開機噪聲抑制系統
■ 增益穩定
■ 熱關閉保護模式
■ 待機電流：0.6uA
■ 工作電壓：2.0-5.5V
■ 在單邊模式下，負載32歐姆，輸出平均功率為75mW時，最大失真度為0.5%
典型應用
■ 手提電腦
■ 臺式電腦
■ 多媒體監視器
■ 便攜式視頻系統
管教功能圖
.JPG)

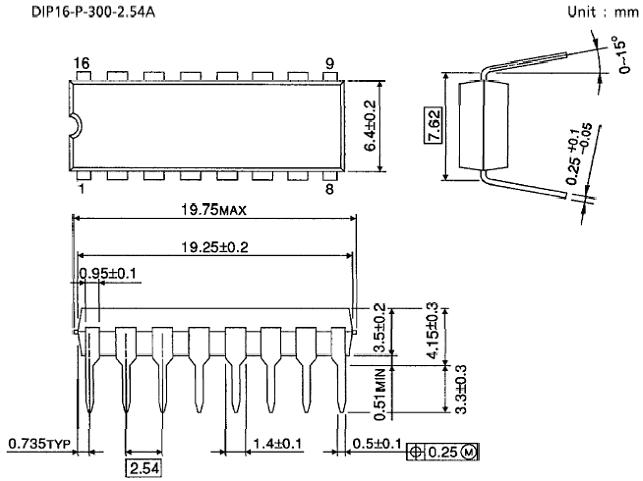

封裝尺寸圖
.JPG)

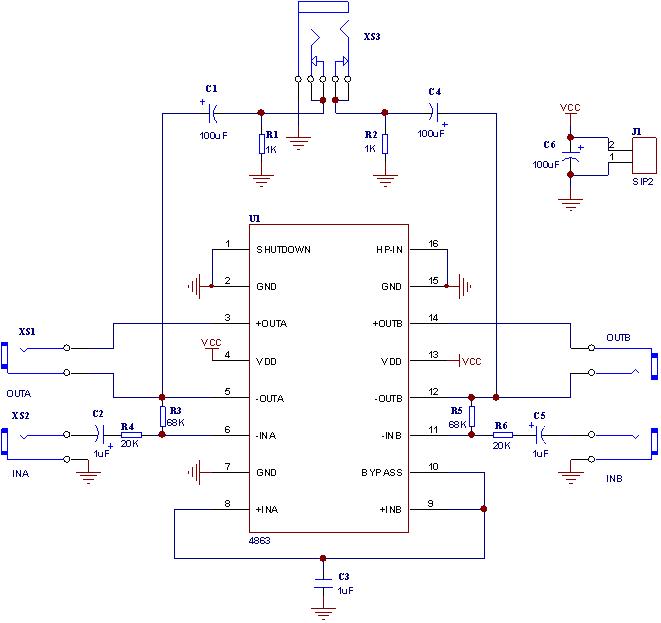

應用原理圖
說明：
一：功率大小通過調節反饋電阻R3/R5的阻值（功率與反饋電阻R3/R5成正比，與輸入電阻R4/R6成反比）；
二：C2的容量設定截止低頻率，如果覺得低頻不足，可適當將C2/C5調大；
三：C3電容值會影響電路開啟時間和開關機的“滴答聲和爆裂聲”，需要在二者取平衡點（C3的值越大，啟動時間越長，“滴答聲和爆裂聲”越�。�C1的值越小，啟動時間越短，“滴答聲和爆裂聲”越大）
