概述
MAX9723立體聲DirectDrive耳機放大器帶有BassMax和音量控制，理想用于對空間和性能要求較高的便攜式音頻應用。MAX9723采用1.8V至3.6V單電源供電，所具備的特性減少了外部元件數量，降低了系統成本，節省了電路板空間，并改善了音頻再現性能。
該耳機放大器采用Maxim的DirectDrive架構，由單電源供電，產生以地為參考的輸出，無需較大的隔直電容。耳機放大器可以向一個16Ω負載提供62mW功率，具有0.006%的低THD+N以及90dB的高PSRR。MAX9723具有Maxim業界領先的雜音抑制功能。
當使用廉價耳機時，BassMax可提升放大器的低頻響應以改善其音頻再現。集成的音頻控制功能提供32個離散音量等級，無需使用外部電位器。通過I²C/SMBus™兼容接口控制BassMax和音量控制。可通過硬件或者軟件接口控制關斷功能。
采用1.8V電源時，MAX9723僅消耗3.7mA供電電流，提供短路和熱過載保護，額定工作在-40°C至+85°C擴展級溫度范圍。MAX9723提供微型(2mm x 2mm x 0.62mm) 16焊球晶片級封裝(UCSP™)或者16引腳薄型QFN (4mm x 4mm x 0.8mm)封裝。
關鍵特性
62mW、DirectDrive耳機放大器，省去龐大的隔直電容
1.8V至3.6V單電源工作
集成32級音量控制
1kHz時，PSRR高達90dB
0.006%的低THD+N
業界領先的雜音抑制功能
±8kV HBM ESD保護耳機輸出
短路和熱過載保護
低功耗關斷模式(5µA)
軟件控制低頻提升(BassMax)
I²C/SMBus兼容接口
提供節省空間的高熱效封裝：
- 16焊球UCSP (2mm x 2mm x 0.62mm)
- 16引腳薄型QFN (4mm x 4mm x 0.8mm)
- 應用/使用汽車多媒體設備
- 迷你唱片播放器
- MP3播放器
- 具有MP3功能的蜂窩電話
- PDA音頻
- 便攜式CD播放器
-
原理框圖

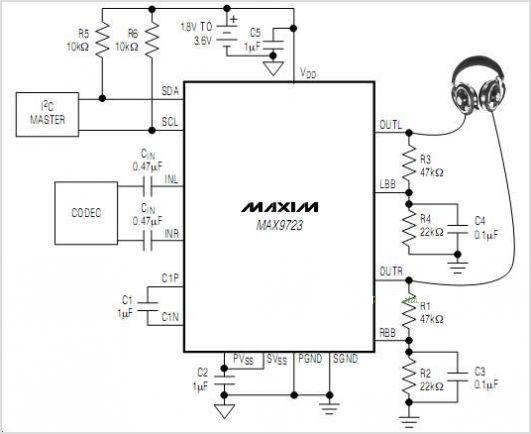

應用原理圖
(1).jpg)
我司的耳機放大器IC資料請查閱：http://www.szdfyl.cn/product_1040.htm
|
| |
|
|
|
|
|
| |
|
| |
|
|
