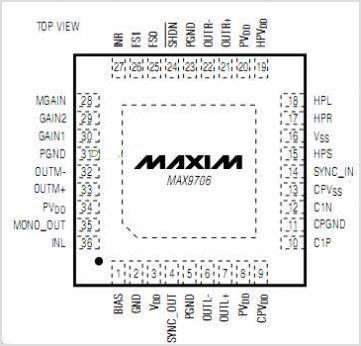

管教功能圖（QFN-36）
MAX9706/MAX9707結合了3個高效D類放大器和有源交叉開關，提供立體聲高通輸出和單聲道低通輸出。由5V電源供電時，所有3個通道都能以1% THD+N為4負載提供最大2.3W功率。
內部有源濾波器處理立體聲輸入(左聲道和右聲道)，送至立體聲高通和單聲道低通輸出。交叉開關頻率由引腳選擇為4個不同頻率，以適應多種揚聲器配置。內置D類放大器具有低EMI擴頻輸出。無需輸出濾波器。
MAX9706使用Maxim擁有專利的DirectDrive耳機放大器，提供以地為參考的耳機輸出，無需使用大容量隔直流電容。3.3V供電時，耳機放大器輸出為16負載提供最大95mW功率，ESD保護到±8kV。
MAX9706/MAX9707具有引腳設置增益、同步輸入、輸出，以及使電源電流降至1μA的關斷模式。所有放大器具有雜音抑制電路。該器件可工作在-40℃至+85℃擴展工業級溫度范圍，采用熱增強型36引腳(6mm x 6mm x 0.8mm)薄型QFN封裝。
關鍵特性
向4負載提供3 x 2.3W功率
內置有源濾波器，具有可調整交叉開關頻率
低EMI、擴頻調制
低至0.02%的THD+N
高達75dB的PSRR
DirectDrive耳機放大器(MAX9706)
增強的雜音抑制功能
輸入和輸出調制器同步
低功耗關斷模式
效率高達90%
節省空間(6mm x 6mm x 0.8mm)的36引腳、薄型QFN封裝
應用
2.1揚聲器解決方案
臺式PC
多媒體監視器
筆記本電腦音頻方案
便攜式DVD播放器
臺式LCD TV
.JPG)

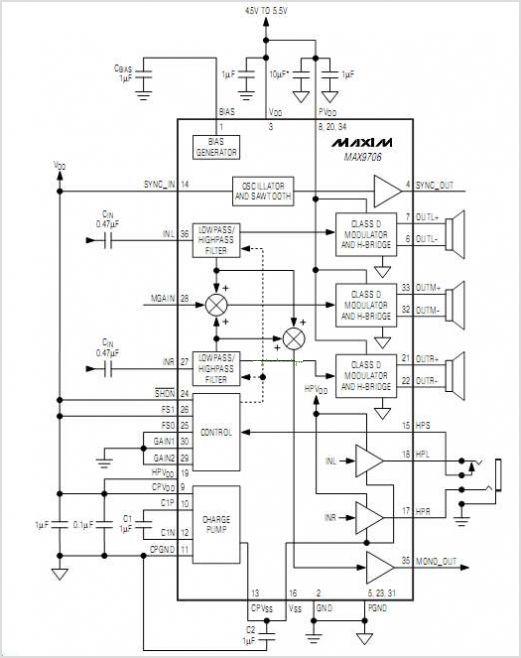

應用電路原理圖
