產品概述
PT4115是一款連續電感電流導通模式的降壓恒流源，用于驅動一顆或多顆串聯LED。PT4115輸入電壓范圍從8伏到30伏，輸出電流可調，最大可達1.2安培。根據不同的輸入電壓和外部器件，PT4115可以驅動高達數十瓦的LED。PT4115 內置功率開關，采用高端電流采樣設置LED平均電流，并通過DIM引腳可以接受模擬調光和很寬范圍的PWM調光。當DIM的電壓低于0.3伏時，功率開關關斷，PT4115進入極低工作電流的待機狀態。 PT4115采用SOT89-5封裝。
主要特點
極少的外部元器件
很寬的輸入電壓范圍：從 8 V 到 30 V
最大輸出 1.2 A 的電流
復用 DIM 引腳進行 LED 開關、模擬調光和 PWM 調光
5 %的輸出電流精度
高達 97 %的效率
輸出可調的恒流控制方法
應用
低壓 LED 射燈代替鹵素?zé)?br />
車載 LED 燈
LED 備用燈
LED 信號燈
引出端排列和功能
.JPG)

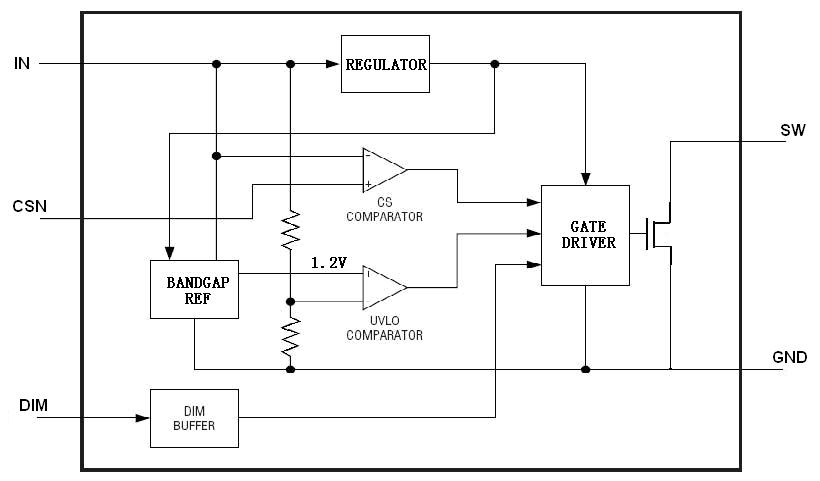

功能說明
.JPG)
產品主要應用

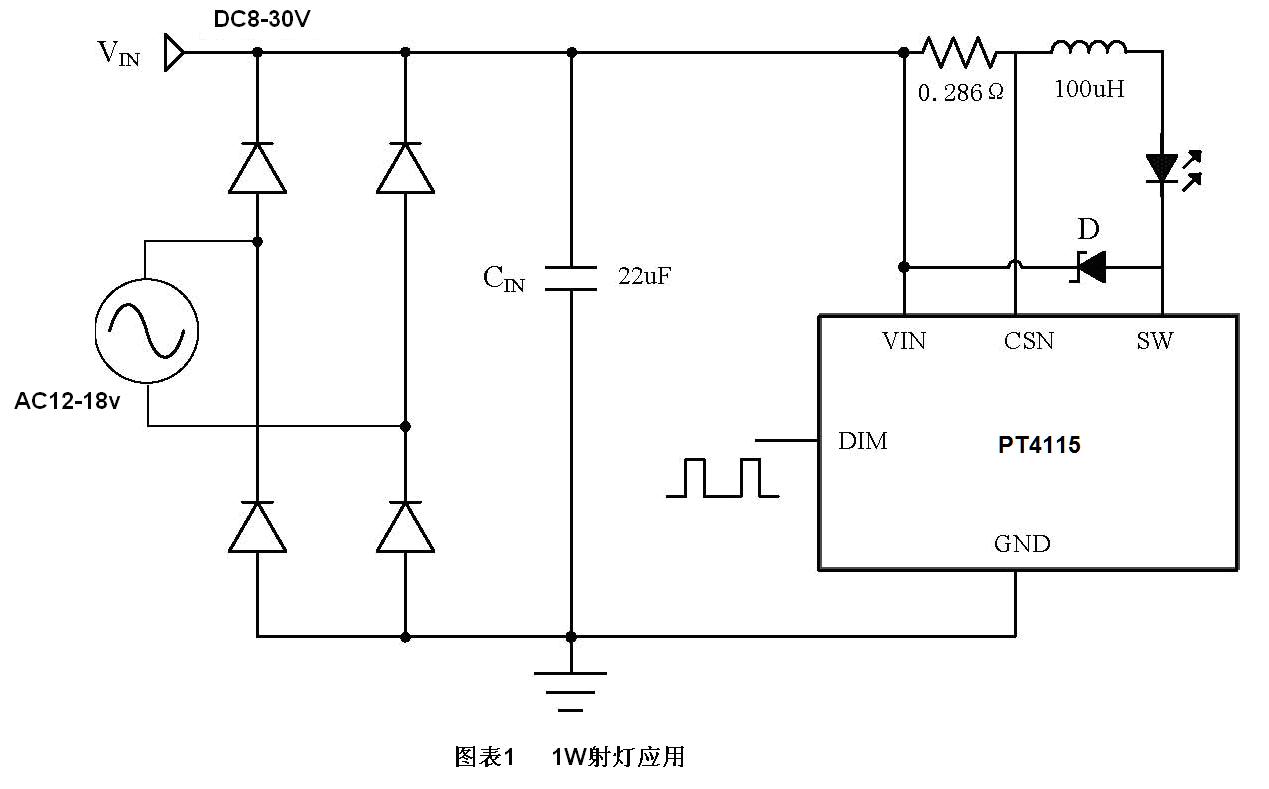

應用線路圖(1)
.JPG)
應用線路圖(2)
我司現在力推PT4115，價格和貨期有很大的優勢！
