產品概述
M65831是一款混響處理芯片，該芯片應用于卡拉OK中。與同類數字延遲電路相比，本產品有較大的存儲器。M65831可應用在高品質系統，適合于卡帶錄音機和微型音頻系統。采用SOP-24/DIP-24封裝，管教功能與PT2396完全兼容。
主要特點
l 內含A/D、D/A轉換器，兩個低通濾波器和48k位的存儲器
l 低噪聲（典型值−92dB）
l 低失真（典型值0.5%）
l 兩種控制模式：EASY模式下并行數據控
制，μ-COM模式下串行數據控制
l 睡眠模式可以選擇停止芯片工作
l 內置自動復位電路
典型應用
卡拉OK系統、TV系統或者電子設備中。
.JPG)

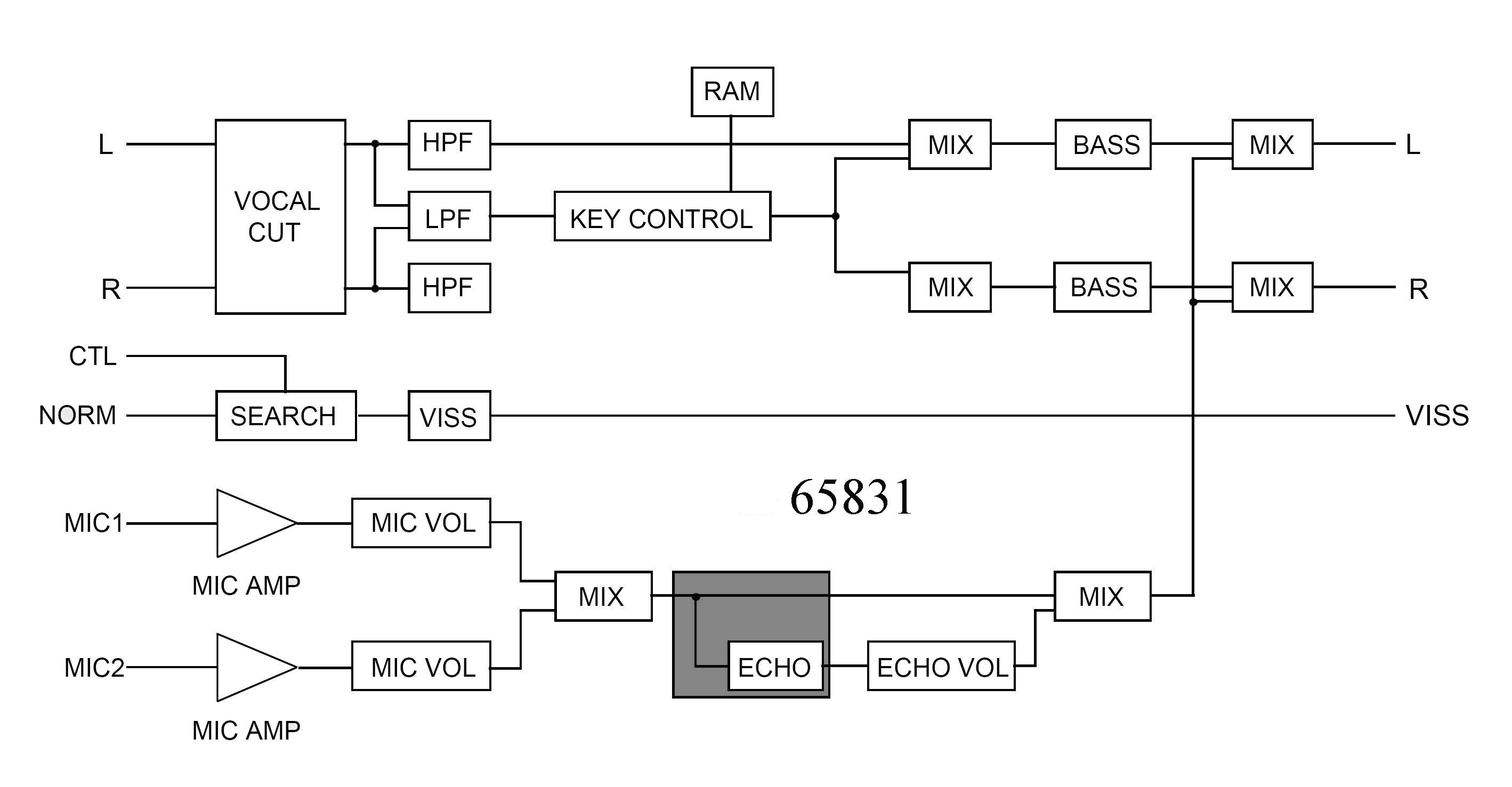

系統框圖
.JPG)
原理框圖

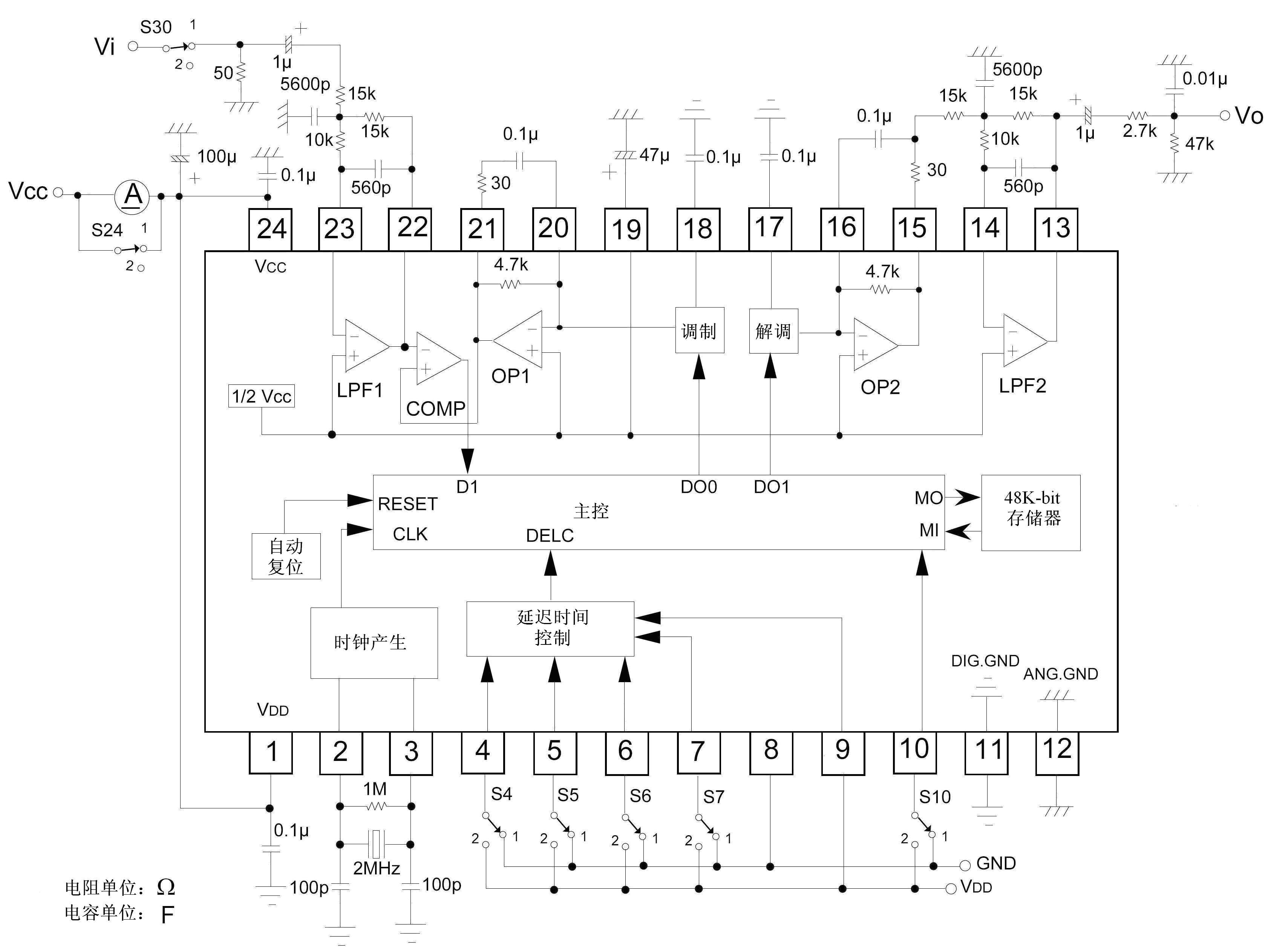

測試電路
.JPG)
應用線路圖

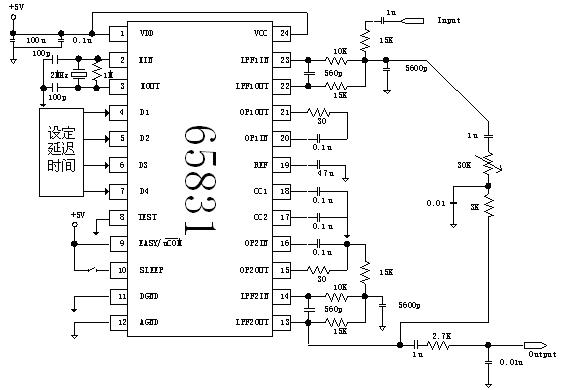

1 EASY模式
.JPG)

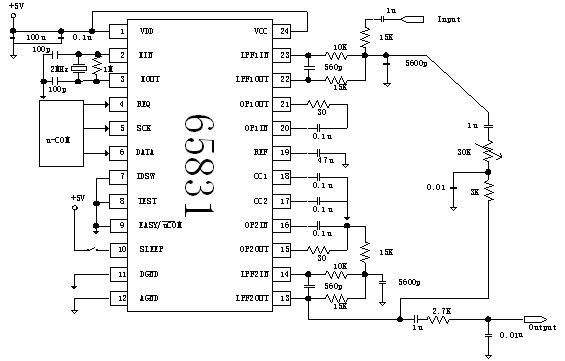

2 μ-COM 模式
.JPG)
我司現在力推M65831/PT2396國產兼容型號AX65831，詳細的產品資料請查閱：http://www.szdfyl.cn/products_3569.htm |
