產品概述

U2860是一款雙通道FM 伴音解調器,能有效地處理所有TV FM 標準,即從4.5MHz 到6.5MHz(包括標準的M,B/G,I 以及D/K 制式).包含兩路相同的電視伴音中頻通道，每一通路含有一個限幅放大器，PLL FM 解調器和一個音頻放大器。而且，電路還含有一靜躁功能、靜音開關以及內部穩壓模塊。該電路工作時無需調試,同時所需外圍元器件少,采用5 伏電源,可用于TV 、VCR 以及其他多媒體用途中。AT2860與其管教兼容。

主要特點
 雙通道，免調試PLL FM 解調器，能自動鎖定在所接收的伴音載波上；
 可用于單聲道和雙聲道應用中；
 通過陶瓷濾波器輸入伴音中頻信號；
 第二通道自動靜音；
 雙通道靜音功能；
 5 V 電源，功耗低；
 外圍元器件少；
 無鉛封裝SOP-14。

管腳排列圖

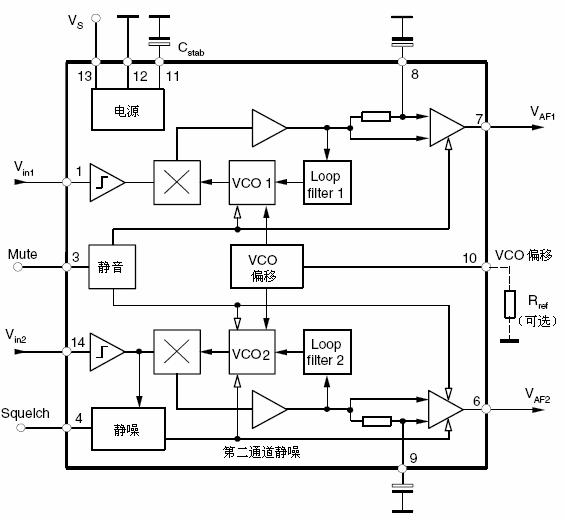

內部框圖

測試電路

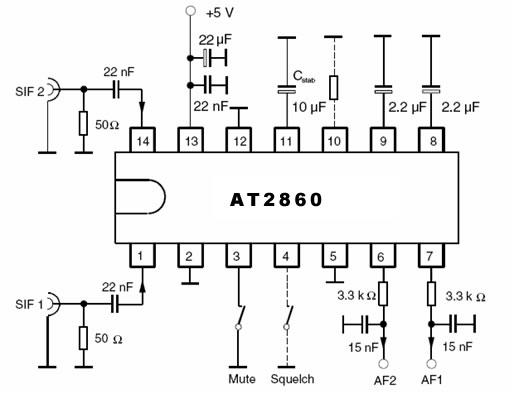

應用電路

詳細的產品資料請查閱：http://www.szdfyl.cn/products_3565.htm
