產品概述
TSC2003是一款4線式阻性觸摸屏控制電路。它也可以用于雙電源檢測,備選模擬輸入測量,溫度測量和觸摸壓力測量。
TSC2003 包含了一個內部2.5V的基準電路，該基準可以應用在備選輸入測量, 電池監測, 和溫度測量模式中。在掉電模式下，基準關閉以降低功耗。當在0.5V 到6V的范圍內監測電池電壓時，電源供電低至2.7V，內部基準仍可工作。
TSC2003采用小型TSSOP-16封裝形式,可在–40°C+85°C 溫度范圍內工作。AR7603和TSC2003管教完全兼容
主要特點
l 工作電壓為2.2V~5.25V
l 內部2.5V基準電壓
l 電源檢測(0V~6V)
l 芯片溫度測量
l 觸摸壓力測量
l I2C接口支持:標準,快速和高速模式
l 自動省電功能
l TSSOP-16封裝
應用
l PDAs
l 便攜式的設備
l POS 終端
l 尋呼機
l 觸摸屏顯示器
l 手機

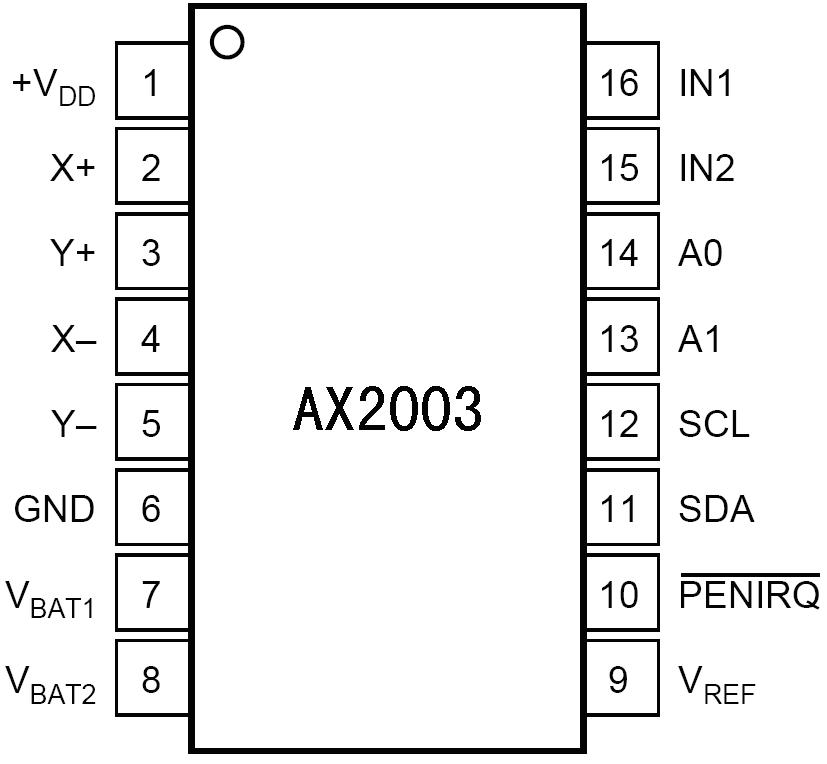

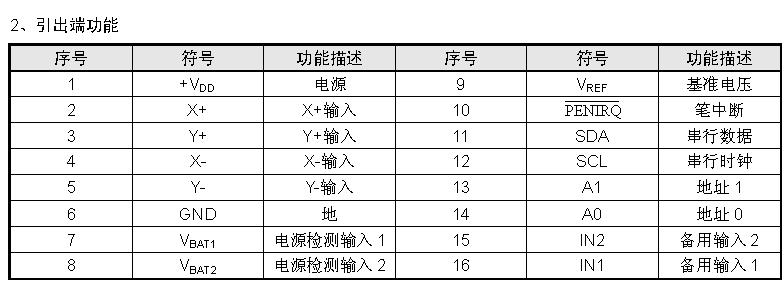

引出端排列和功能
.JPG)
.JPG)

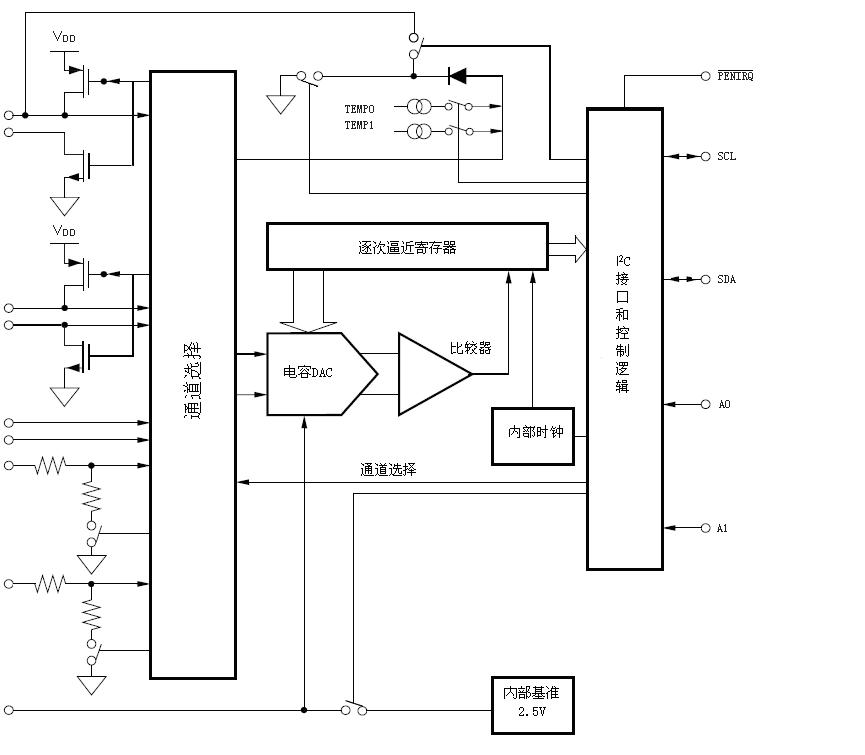

功能框圖
.JPG)
