LM4863是一個雙路音頻功率放大器。它能夠在5V電源電壓下給一個4Ω負載提供THD小于10%、最大平均值為2.46W的輸出功率。另外,在驅動立體聲耳機時耳機輸入引腳可以使放大器工作在單邊模式。LM4863是為提供高保真音頻輸出而專門設計的。它僅僅需要少量的外圍元件,為了簡化音頻系統設計，LM4863集雙路橋式揚聲器放大器和立體聲耳機放大器于一體。LM4863還有外部控制的關閉模式，立體聲耳機放大器模式和熱保護關閉模式，還有減少開機噪聲功能。本文就LM4863的耳機模式電路原理進行說明。
LM4863擁有一個耳機控制管腳。那控制管腳可以控制關斷驅動+OUTA和+OUTB端口的放大器。這樣器件進入了單端輸出工作模式而且橋式連接的負載將會失效。當IC進入單端輸出模式后，靜態電流消耗也會隨之降低。
下圖顯示了使用單電源供電的耳機放大器LM4863耳機控制功能的運行。當耳機未插入系統中時，由R1和R2所組成的分壓器把HP-IN管腳（管腳16）的電壓設置在大約50mV。在HP-IN管腳上的邏輯低電壓使CSC4863FN在橋式結構下工作。輸出耦合電容使得耳機免于受的放大器半電路電源直流電壓的阻塞。
當耳塞未插入系統中并且IC在橋式結構時。本質上，兩個負載的直流電壓為0。即使在理想情況下，因?yàn)?span lang="EN-US">HP-IN極值被設置在4V，所輸出的擺幅也不可能引起偽單端模式的觸發。
當耳機被插如系統中時，耳機插孔的接觸管腳將會與信號管腳斷開，也中斷了由電阻R1和R2所設置的分壓器。隨后，電阻R1上拉HP-IN管腳，使耳機開始工作。與此同時，另一側的放大器被關閉，這樣揚聲器也被關斷。隨后，放大器驅動了耳機。耳機的阻抗與R2和R2的電阻并聯。因?yàn)槎鷻C(jī)的典型阻抗是32Ω，電阻R2和R3對輸出的驅動能力有不可忽視的影響。在圖2中還顯示了耳機插孔和插頭的電路連接。插孔為一組三線插頭的設計，尖端和環分別為立體雙聲道的一個信號輸出，然而最外端的環為地。一個控制管腳接觸到每個耳機的插孔，插孔充分地控制使用者已經插入插頭并且在另一個工作模式下工作。
LM4863能在不使用HP-IN管腳的情況下驅動一對橋式8Ω的揚聲器和一對32Ω的耳機。在這種情況下，HP-IN管腳將不會連接到耳機的插孔而是連接到微處理器或是開關。通過起用HP-IN管腳，8Ω的揚聲器能夠被關閉。

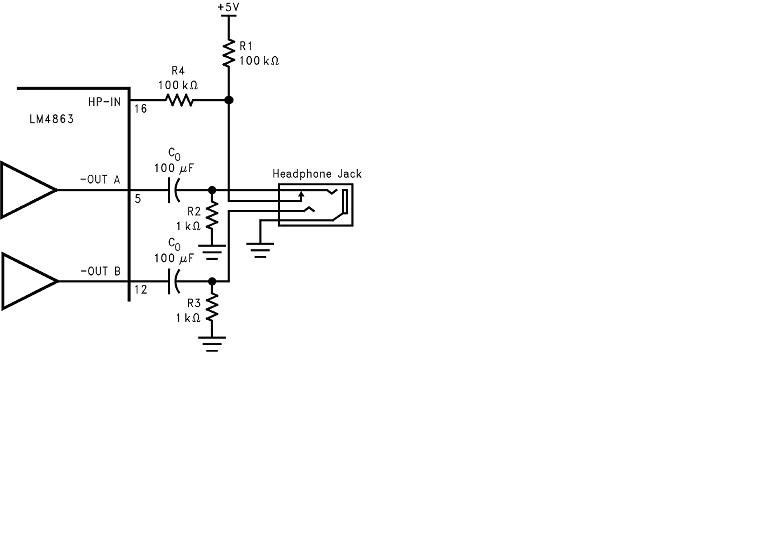

LM4863耳機模式電路原理圖
.JPG)
